Diagramme de réseau Cisco

Dessiner des diagramme de réseau informatique Cisco schématiques, et cartes de réseau avec Edraw en un rien de temps!

Cisco Network

Cisco utilise sa propre marque de symboles de réseautage. Puisque Cisco a une vaste gamme de présences et de dessins et de périphériques réseau sur Internet, sa liste de symboles est exhaustive. Pour les diagrammes de réseau Cisco spécifiques, Edraw fournit avec des bibliothèque spécifiques de formes Cisco.

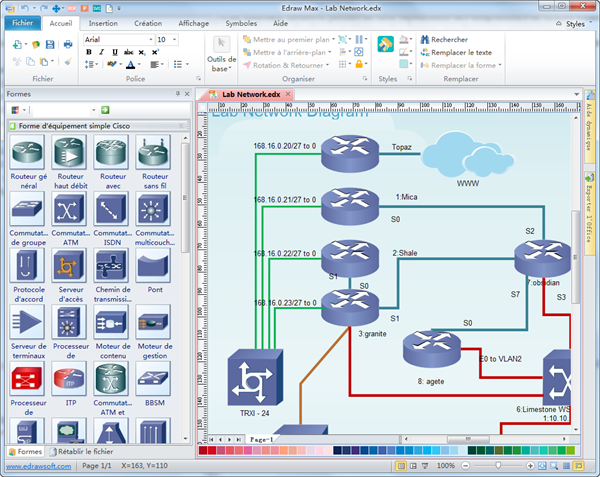

Logiciel de diagramme de réseau Cisco

Edraw Max peut utiliser les symboles Cisco intégrés pour créer et présenter vos diagrammes de réseau Cisco en quelques minutes. Il est idéal pour les ingénieurs de réseaux et les concepteurs de réseaux qui ont besoin de diagramme de réseau Cisco. Une interface intuitive permet de tirer rapidement des diagrammes de réseau Cisco précis. Il suffit de glisser et déposer des formes pré-dessinées représentant les ordinateurs et les périphériques de réseau. Double-cliquez pour définir les données d'équipement. Le dessin et la connexion automatique des lignes représentent les données.

logiciel de design

Cliquez ici pour tétécharger gratuitement le logiciel de diagramme de réseau Cisco.

Télécharger Version Windows Version Mac Version Linux

Configurations Requises

Fonctionne avec Windows 7, 8, XP, Vista et Citrix

Fonctionne avec 32 et 64 bit Windows

Fonctionne sur Mac OS X 10.2 ou ultérieur

Caractéristiques de ce logiciel

Edraw est:

meilleur de la race
logiciel vectoriel
un créateur tout-en-un de diagramme qui peut générer plus de 200 sortes de diagrammes
facile à utiliser avec une interface drag-and-drop et le point-and-click éditeur
intégré de façon transparente avec les programmes MS
accompagnée par une pléthore de modèles et d'exemples bien conçus et des symboles prédéfinis
conçu avec la compatibilité du format large de fichier designed with broad file format compatibility

Exemples de Diagramme de réseau Cisco

Edraw comprend une grande nombre de Symbols de réseau Cisco. Tous les symboles peuvent être recolorés. Vous pouvez sélectionner les formes secondaires pour remplir ou de la changer. Voir quelques exemples de diagrammes de réseau:

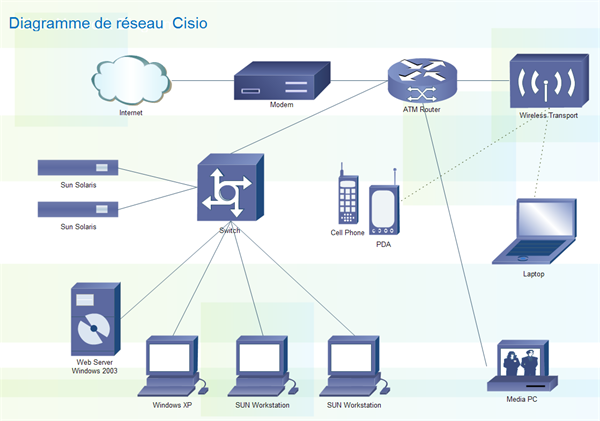

Diagramme de réseau Cisco détaillé

Icônes de réseau identifiables sont utilisés pour décrire les appareils de réseau courants. Par exemple: routeur, et le style de lignes entre elles indiquent le type de connexion. Les nuages sont utilisés pour représenter les réseaux externes à celui illustré afin de représenter des connexions entre les périphériques internes et externes, sans indiquer les spécificités du réseau extérieur. Le serveur est en outre connecté à une imprimante et d'un routeur de passerelle, qui est relié par l'intermédiaire d'une liaison de réseau étendu à l'Internet.

Topologie de réseau Cisco

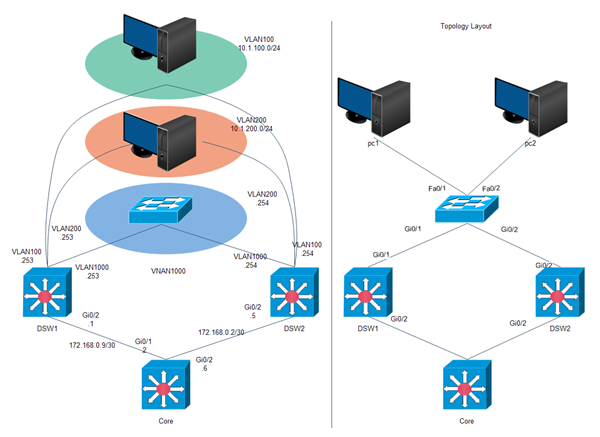

Diagramme de réseau de laboratoire Cisco

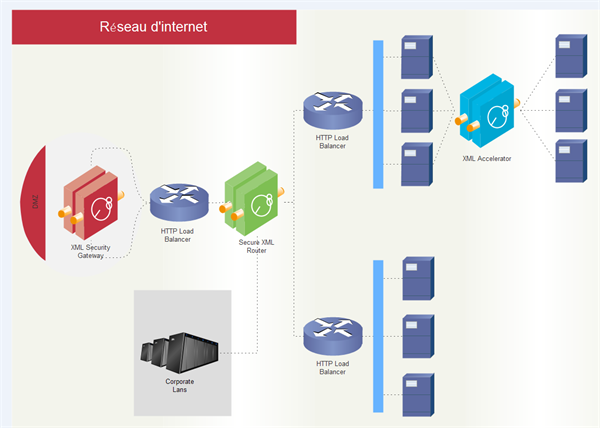

Diagramme de réseau Cisco

Formes de réseau Cisco

Dessiner des diagrammes de réseau informatique Cisco, conceptions, et des cartes de réseau avec Edraw en peu de temps! Formes pré-dessinées représentant les ordinateurs, les périphériques de réseau avec des connecteurs plus intelligents aident à créer des diagrammes et des documents précis. Bibliothèques spéciales de formes très détaillées et précises, de graphiques informatiques, de serveurs, de concentrateurs, de commutateurs, d'imprimantes, d'ordinateurs centraux, de plaques frontales, de routeurs, etc. Pour le réseau informatique, y compris des formes de télécommunications, d'Internet sans fil, d'alimentation, de stockage et d'autres équipements. Par exemple:
