使用免费的模板和示例创建 ROOM 图。创建 ROOM 图变得前所未有的容易!
ROOM (实时对象导向建模)图示一个基于时间轴、动态内部结构、反应性、并发性和分布的图表。参与者或软件设备是 ROOM 方法的核心部分。
ROOM 图既阐释了参与者的结构和行为的部分也阐释了参与者之间的接口。您可以结合统一建模语言(UML)使用。
ROOM 图软件
亿图软件帮助新老用户,无论您是否有绘图经验,轻松迅速创建 ROOM 图。ROOM 图模板包含许多有用的 ROOM 图符号,您可以拖拽您需要的符号到绘图页面,当然您也可以是软件内置的智能钢笔工具亲手绘制任何您需要使用的形状,当然节省的时间的方法就是直接使用 ROOM 图模板进行绘制,稍加编辑就可以成为您自己的 ROOM 图。还等什么,赶快免费下载试用吧!
下载 ROOM 图软件

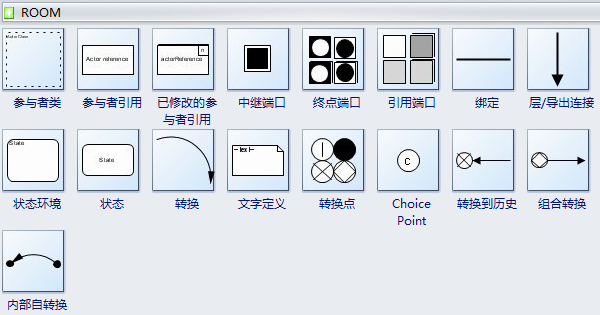

ROOM 图符号
亿图软件提供许多绘制ROOM图需要使用的特殊符号,比如说参与者类、参与者引用、绑定层或导出、状态背景、状态、过渡、过渡点、选择点、过渡到历史、集体转型和内部自我转型等。
