使用免费的模板和示例创建NS图。创建NS图变得前所未有的容易!

Nassi–Shneiderman 图 (NSD) 也被称作 NS 图,或者机构图。它是在1972年由纽约大学石溪分校的学生Isaac Nassi 和 Ben Shneiderman发明的。Nassi-Shneiderman 图被用于描画结构图的轮廓。

Nassi-Shneiderman (N-S) 图是有结构的流程图,画起来类似于“盒子里面套盒子”。Nassi-Shneiderman 图主要用于为一个程序创建逻辑结构或者蓝图。

NS图软件

NS图软件

使用亿图您可以轻松快速地建立一个NS (Nassi-Shneiderman) 图。轻松拖拽您需要的图形,并使用软件内置的智能工具来调节位置、顺序、结构和排列等。完成绘图后您还可以挑选一款软件中已经设置好的主题来美化您的作品。后一键导出多种图片格式。
下载NS图软件

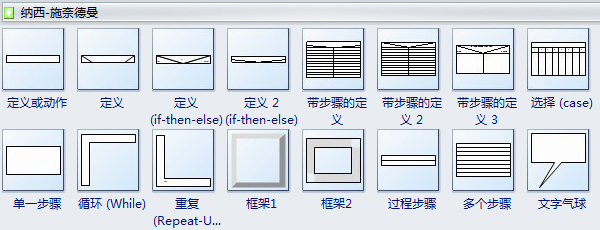

NS图符号

亿图软件提供给您许多绘制 NS 图需要使用的符号,比如说定义或动作、决定与步骤3、选择单步、迭代(同时)、迭代(重复直到)、框架、程序步骤、多个步骤、二维文字气球等等。

NS图符号

NS图示例

您可以随时下载左侧的 NS 图模板来提高您的工作效率。
