粉砕器、乾燥機、撹拌器、濾過器など基本の設備、インジケータ、オドメーター、圧力計、温度計など計器、配管、バルブなどが挙げられて、たくさんのデザインされたPFD 記号が用意されています。正確なダイアグラムやドキュメントを作成するには、これらの標準なシンボルは欠けられないものです。
PFD 作成ソフトEdrawMaxにおいて、粉砕器、乾燥機、撹拌器、濾過器など基本の設備、インジケータ、オドメーター、圧力計、温度計など計器、配管、バルブなど様々な専用のPFD 記号をご利用いただけます。これらのプロな記号はPFDを設計する時に、非常に役に立ちます。PFDを作る前に、準備として、まずはこれらの記号をちょっと了解しましょう。
以下のからPFD作成ソフトEdrawMaxをダウンロードできます。
![フローチャートを無料で書くならEdrawMax(エドラマックス)](https://images.edrawsoft.com/jp/articles/edraw-max/EdrawMax_flo.png)
PFD 設備記号
PFD 計器記号
名前
PFD 計器記号
説明
インジケーター
![インジケーター](https://images.edrawsoft.com/jp/articles/edraw-max/indicator.png)
何かの状態やレベルを示すものである。
温度計
![温度計](https://images.edrawsoft.com/jp/articles/edraw-max/thermomter.png)
温度を測定して示す機器である。
フロートランスミッタ
![フロートランスミッタ](https://images.edrawsoft.com/jp/articles/edraw-max/flow-transmitter.png)
一連のパイプラインまたは配管で特定の物質(通常液体)の流れを測定する手段として使用される装置である。
圧力トランスミッタ
![圧力トランスミッタ](https://images.edrawsoft.com/jp/articles/edraw-max/pressure-transmitter.png)
気体または液体の圧力を測定するために使用される。
圧力レコーダー
![圧力レコーダー](https://images.edrawsoft.com/jp/articles/edraw-max/pressure-recorder.png)
圧力を記録する装置である。
PFD バルブ記号
名前
PFD バルブ記号
説明
仕切弁
![仕切弁](https://images.edrawsoft.com/jp/articles/edraw-max/gate-valve.png)
開口部の範囲を制御する摺動部を有するバルブである。
玉形弁
![玉形弁](https://images.edrawsoft.com/jp/articles/edraw-max/globe-valve.png)
リニアモーションバルブで、主に流れを停止、開始、調整するように設計されている。
ニードル弁
![ニードル弁](https://images.edrawsoft.com/jp/articles/edraw-max/needle-valve.png)
バルブステムの端部に細いテーパ状の点があり、シートを通って流れを制限または遮断する。
制御弁
![制御弁](https://images.edrawsoft.com/jp/articles/edraw-max/control-valve.png)
流量、圧力、温度、液位などの条件を制御するために使用されるバルブである。
アングル弁
![アングル弁](https://images.edrawsoft.com/jp/articles/edraw-max/angle-valve.png)
配管で使用される流体調整装置である。
通気弁
![通気弁](https://images.edrawsoft.com/jp/articles/edraw-max/bleeder-valve.png)
タンク内に蓄積された圧力を低減する、またはシステム内の過剰な空気やガスを除去するために、バルブ開口部で空気またはガスを放出することによって機能するバルブである。

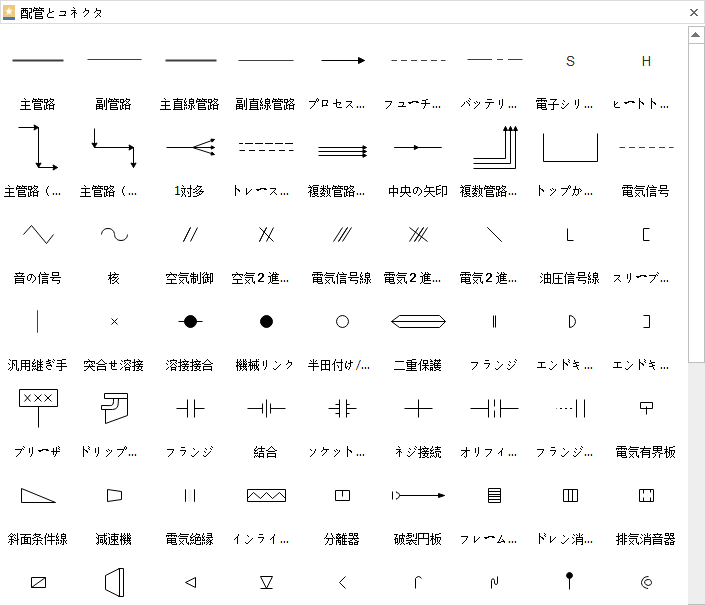

PFD 配管記号
名前
PFD 配管記号
説明
フランジ
![フランジ](https://images.edrawsoft.com/jp/articles/edraw-max/flange.png)
レール上の位置を維持するための強化や取り付けを助ける物体上の突出した平らなリム、カラーまたはリブである。
減速器
![減速器](https://images.edrawsoft.com/jp/articles/edraw-max/reducer.png)
パイプのサイズを大きなボア(内径)からより小さいのに縮小するパイプラインのコンポーネントである。
以上のPFD記号はすべて、プロセスフロー図ツールEdrawMaxでご利用いただけます。これらのプロなベクター記号を介して、素敵な配管計装設計は簡単にできるようになります。
