P&ID 原料運送記号と使い方

> 工業P&ID 記号 > P&ID 原料運送記号と使い方

編集者： Edraw | 更新日：Feb 01, 2024

コンベヤー、通気粉砕機、ボールミル、ブルクバック卸し装置、遠心分離器、浄化器、サイクロン、ハンマーミル、精錬機、サイロ、トラックローダーなどが挙げられて、デザインされた原料運送に関しての多くのP&ID 図記号が用意されています。正確なダイアグラムやドキュメントを作成するには、これらの記号は欠けられないものです。

Edraw におけるP&ID 記号のギャラリーで、多くの高品質の専用図形が提供されます。プロでわかりやすい配管計装線図を作成する時に、これらの記号は非常に役立ちます。このページに提供されるものから、P&ID 原料運送記号について基礎的かつ全面的に理解できるようになります。さあ、一覧してみましょう。

原料運送記号

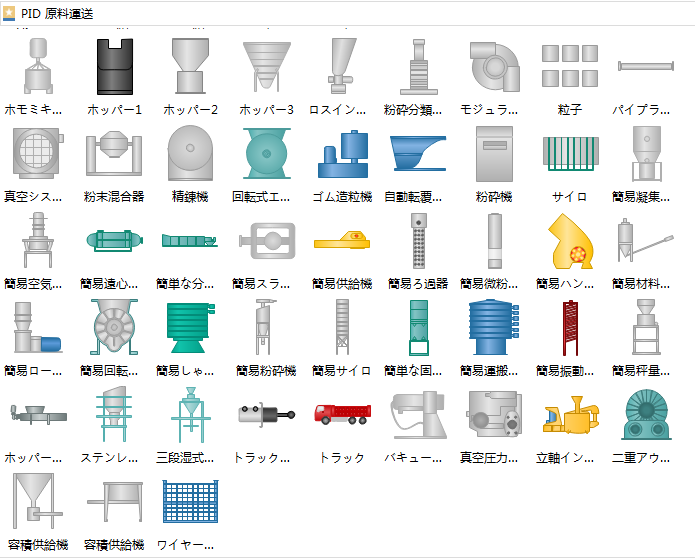

見えるように、下記の写真で、EdrawにおけるP&ID 原料運送記号を一覧できます。コンベヤー、通気粉砕機、ボールミル、ブルクバック卸し装置、遠心分離器、浄化器、サイクロン、ハンマーミル、精錬機、サイロ、トラックローダーなど原料運送に関してベクター形式の専用図形をご利用いただけます。

P&ID 原料運送記号

浄化器

液体における固体微粒子や浮遊物質を除去して、液体を浄化するためのデバイス。

ハンマーミル

小さなハンマーの繰り返された打撃によって骨材材料を粉砕処理やクラッシュして、小さな部分に形成する機械である。

サイロ

穀物、石炭、セメント、カーボンブラック、木材チップ、食品やおがくずなどのバルク材料を格納するための構造である。

簡易ろ過器

他の物がパスしながら、特定のオブジェクトまたは物質を物理的にブロックするように設計されたデバイスである。

粉砕機

固体材料を小さい部分に分割するデバイスである。

P&ID 作成ソフトをダウンロードして、すべてのP&ID 記号を一覧しましょう

無料ダウンロード

P&ID 原料運送記号の使い方

Edraw を起動して、工業自動化カテゴリを選んで、プロセス P&IDをダブルクリックしてから、新たな製図ページを開きます。他のギャラリーとともに、この原料運送記号のギャラリーが自動的に左側に開きられます。

記号をドラッグ及びドロップ

記号を手に入れると、必要と思われる記号をキャンバスにドラッグ及びドロップします。記号がベクター形式のグラフィックスなので、ご要望によってカスタマイズ可能です。

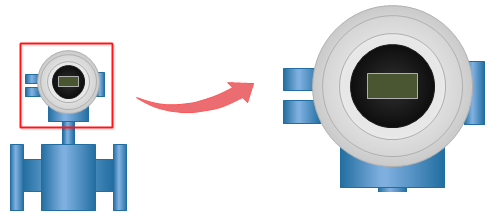

サイズを調節

表示効果を壊すことがなく、図形をご要望によって任意のサイズに調節できます。変更した後、画像にぼかしがあることはありません。

P&ID 原料運送記号

色を変更

ユーザーのお気に入りのテーマに合わせるために、色も自由に変更できます。

ヒント：

図形の一部の塗りつぶし色を変更するには、サブ図形を選択する必要があります。色を変更する必要のあるサブ図形を何回もクリックして、図形を正常に選び当ててから（青い選択フレームが出ます）、他の部分がそのままに保持して、このサブ図形色を変更するようになります。

または、まずは図形のグループ化を解除して（ホームメニューに戻って、グループ化解除ボタンをクリックします）、そして、別々のサブ図形の色を自由に変更できます。

P&ID 原料運送記号

図形を分解

図形を分解することがしやすいです。コンポーネントを取り出したり、新しい要素を加えたりして、新たな記号を作成できます。それは、ホームメニューにあるグループ化解除というボタンをクリックするというような方法でできます。

P&ID 原料運送記号

もっと原料運送記号を見る

P&ID 作成ソフトでもっと原料運送記号を発見しましょう。

P&ID 原料運送記号

原料運送記号でP&IDをデザインしよう

以下、原料運送記号の使い方及びそのアプリケーションを示すいくつかのサンプルが挙げられます。Edraw P&ID 作成ソフトにおけるデザインされた記号が、配管計装線図のデザインに高速かつ簡単な方法を提供してくれます。もっとP&ID 図記号を発見するように、PFD 実例とP&ID 実例一覧してみましょう。
