P&ID機械記号とその使い方

> 工業P&ID 記号 > P&ID機械記号とその使い方

編集者： Edraw | 更新日：Feb 01, 2024

自動チャッカー、自動ねじ切り盤、ボールミル、CMM、研削盤、ドリルビット、ギヤ、粉砕機、圧延機、酵母成型機などが挙げられて、デザインされた機械に関しての多くのP&ID 図記号が用意されています。正確なダイアグラムやドキュメントを作成するには、これらの記号は欠けられないものです。

Edraw におけるP&ID 記号のギャラリーで、多くの高品質の専用図形が提供されます。プロでわかりやすい配管計装線図を作成する時に、これらの記号は非常に役立ちます。このページに提供されるものから、P&ID 機械記号について基礎的かつ全面的に理解できるようになります。さあ、一覧してみましょう。

機械記号

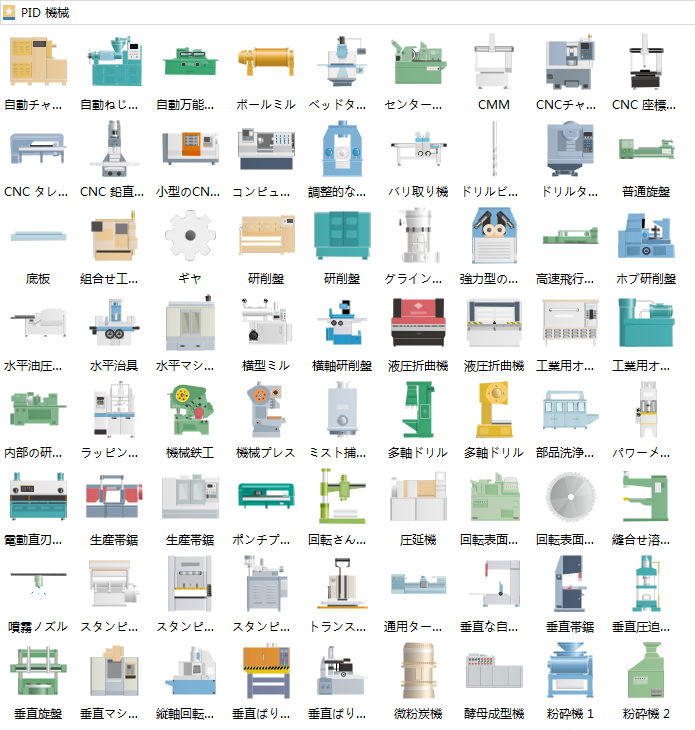

見えるように、下記の写真で、EdrawにおけるP&ID 機械記号を一覧できます。自動チャッカー、自動ねじ切り盤、ボールミル、CMM、研削盤、ドリルビット、ギヤ、粉砕機、圧延機、酵母成型機など機械に関してベクター形式の専用図形をご利用いただけます。

P&ID 機械記号

ボールミル

粉砕機の1種で、セラミックなどの硬質のボールと、材料の粉を円筒形の容器にいれて回転させることによって、材料をすりつぶして微細な粉末を作る装置である。セラミックス、研磨材、顔料、ガラス、フリットなどの微粉砕に用いられる。

バリ取り機

金属部品からバリ、シャープエッジ、フィンなどを除去することに使用するマシン。

研削盤

研削砥石(切断といしを含む)を使用し､その回転運動によって加工物の表面の研削又は切断を行う機械である。

電動直刃せん断機

紙、板金などシート材を切断またはトリミングする用のデバイスであり、シートに下る小さい角度で傾斜している刃から成る。

P&ID 作成ソフトをダウンロードして、すべてのP&ID 記号を一覧しましょう

無料ダウンロード

P&ID 機械記号の使い方

どこで記号を入手できますか。

Edraw を起動して、工業自動化カテゴリを選んで、事業用発電 P&ID をダブルクリックしてから、新たなP&ID 製図ページを開きます。他のギャラリーとともに、この機械記号のギャラリーが自動的に左側に開きられます。

Edraw が既に開いている場合に、左上隅にある図形のギャラリーのボタンをクリックすることで、工業自動化->P&ID 機械というパスを通じても開始可能です。

記号をドラッグ及びドロップ

記号を手に入れると、必要と思われる記号をキャンバスにドラッグ及びドロップします。記号がベクター形式のグラフィックスなので、ご要望によってカスタマイズ可能です。

サイズを調節

表示効果を壊すことがなく、図形をご要望によって任意のサイズに調節できます。変更した後、画像にぼかしがあることはありません。

P&ID 機械記号サイズ調節

色を変更

ユーザーのお気に入りのテーマに合わせるために、色も自由に変更できます。

ヒント：

図形の一部の塗りつぶし色を変更するには、サブ図形を選択する必要があります。色を変更する必要のあるサブ図形を何回もクリックして、図形を正常に選び当ててから（青い選択フレームが出ます）、他の部分がそのままに保持して、このサブ図形色を変更するようになります。

または、まずは図形のグループ化を解除して（ホームメニューに戻って、グループ化解除ボタンをクリックします）、そして、別々のサブ図形の色を自由に変更できます。

P&ID 機械記号色変更

図形を分解

図形を分解することがしやすいです。コンポーネントを取り出したり、新しい要素を加えたりして、新たな記号を作成できます。それは、ホームメニューにあるグループ化解除というボタンをクリックするというような方法でできます。

P&ID 機械記号

機械記号でP&IDをデザインしよう

以下、機械記号の使い方及びそのアプリケーションを示すいくつかのサンプルが挙げられます。Edraw P&ID 作成ソフトにおけるデザインされた記号が、配管計装線図のデザインに高速かつ簡単な方法を提供してくれます。これらの記号を介して、少し工夫して、プロな配管計装線図を作成することが簡単になります。もっとP&ID 図記号を発見して、その使い方を勉強するように、PFD 実例とP&ID 実例一覧してみましょう。
