Edraw におけるP&ID 記号のギャラリーで、多くの高品質の専用図形が提供されます。プロでわかりやすい配管計装線図を作成する時に、これらの記号は非常に役立ちます。このページに提供されるものから、P&ID 配管記号について基礎的かつ全面的に理解できるようになります。さあ、一覧してみましょう。
配管記号

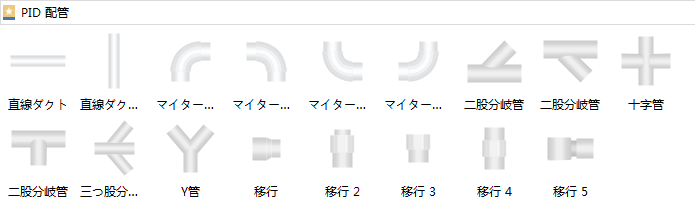

見えるように、下記の写真で、EdrawにおけるP&ID 配管記号を一覧できます。直線ダクト、マイターベンド、二股分岐管、移行など配管に関してベクター形式の専用図形をご利用いただけます。
P&ID 作成ソフトをダウンロードして、すべてのP&ID 記号を一覧しましょう
P&ID 配管記号の使い方
Edraw を起動して、工業自動化カテゴリを選んで、補助システム P&IDをダブルクリックしてから、新たなP&ID 製図ページを開きます。他のギャラリーとともに、この配管記号のギャラリーが自動的に左側に開きられます。
必要と思われる記号をキャンバスにドラッグ及びドロップして、製図作業を始めます。記号がベクター形式のグラフィックスなので、ご要望によってカスタマイズ可能で、色、サイズ、長さなども変更できます。また、下記写真の通り、記号の右上隅に浮かんでいるボタンをクリックしてから、その半径を変更できます。
ユーザーのお気に入りのテーマに合わせるために、色も自由に変更できます。図形を選び当てて、右側の塗りつぶしボタンで、色を変更します。
配管記号でP&IDをデザインしよう
以下、配管記号の使い方及びそのアプリケーションを示すいくつかのサンプルが挙げられます。Edraw P&ID 作成ソフトにおけるデザインされた記号が、配管計装線図のデザインに高速かつ簡単な方法を提供してくれます。もっとP&ID 図記号を発見するように、PFD 実例とP&ID 実例一覧してみましょう。
もっとP&ID 記号を発見
以上のほかに、P&ID 作成ソフトにおいて、原料運送、メーター、タンク、HAVC などに関して、生き生きしている記号が提供されています。
