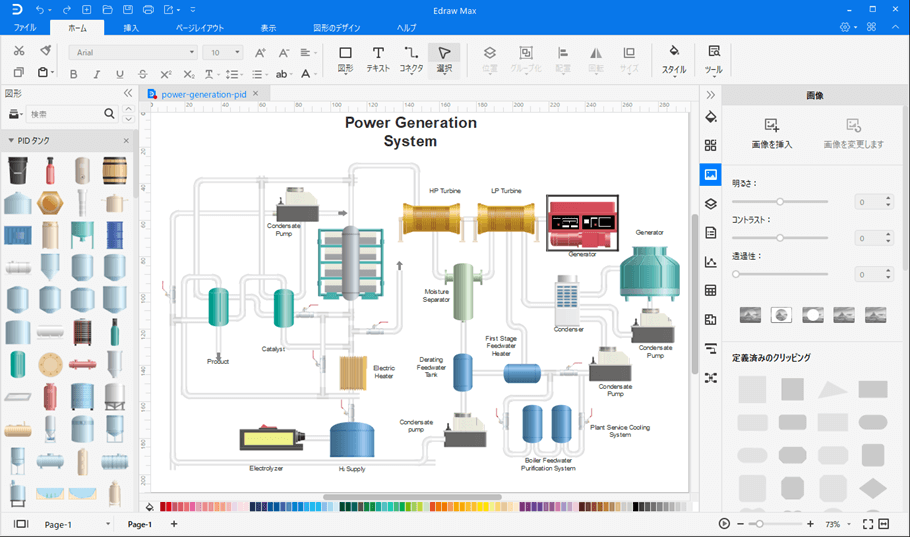

P&ID 作成ツール - Windows/Mac/Linuxに対応
P&ID の意味
P＆IDは配管計装図も呼ばれ、標準な専用記号で配管プロセスと他の機器や計測器との相互作用を示すダイアグラムです。配管計装図はエンジニアリングにおいて重要な役割を果たします。例えばプロセスを制御するためにその相互作用を示すなどです。具体的にはプロセスプラントと配管システムの設計など、工業プロセスを示す場合によく使われます。
P&ID 記号一覧
P&ID を作成するには、特殊でプロなP&ID記号を利用して、様々な装置、バルブ、機器、パイプラインなどを表します。P&ID 作成ツールEdrawMaxに、機械装置、配管、配管部品、バルブ、機器のドライバー、計測及び制御などの描画に適用する2000 個以上のベクトルP&ID 記号が含まれます。すべての記号が編集可能なので、ご要望によってサイズや色の変更、回転ともできます。
P&IDとP&FDの使用事例
PFDとP＆ID、両方とも製造プロセスを図式化に記述するためのダイアグラムであり、配管図面に応用されます。でもPFDとP＆IDの違いはあるのでしょうか。この記事を読むだけ、PFDとP＆IDの相違点をはっきりとわかるようになります。
お買い得なP&ID図作成ソフト
各種のシステムに対応するP&ID図の作成ソフトとして、Edrawは競争力のあるプログラムの一つと認証されます。更に、人気のあるMac用のVisioの代替P&ID図の作成ソフトとも言えます。毎月または毎年の料金を必要とする他のオンライン プログラムと異なり、Edrawは安い価格で生涯のライセンスを提供しています。また、とても豊富な内蔵記号とテンプレートを提供し、より効率的なP&ID図の作成速度を保証します。そのため、Edrawは様々なユーザーの愛用ソフトとして選択されます。
プライバシー保護 | マルウェアなし | 広告なし
わかりやすいインターフェース
豊富なテーマ
Visioファイルのインポートが可能
