効果的で素敵なネットワーク図を作るために、コンピューター、ネットワークデバイス、スマートコネクターなど、デザインされたネットワーク図設計記号と図形がたくさん用意されています。ベクター形式なので編集とカスタマイズとも可能です。
ベクターのネットワーク図記号
Edraw ネットワーク図作成ソフトで、あっという間に基本ネットワーク図、論理ネットワーク図、3D ネットワーク図などを作り出すことが可能！コンピューター、ネットワークデバイス、スマートコネクターなどを表示する、デザインされたネットワーク図設計記号がたくさん用意されていますから。コンピュータグラフィックス、サーバー、ハブ、スイッチ、プリンター、メインフレーム、面板、ルーターなどに関して、異なる種類のネットワーク図に対応でき、豊富な実例とテンプレート及び様々な記号ライブラリも内蔵されています。すべての記号が編集可能なので、ご要望によってサイズや色の変更、回転ともできます。
基本ネットワーク図記号
見えるように、イーサネット、リングネットワーク、FDDIリンク、フラッシュリンク、ケーブル、インターネットクラウド、サーバー、モデムのような基本ネットワーク図記号が提供されます。
3D ネットワーク図記号
以下の通りに、3D ネットワーク図記号として、Z型コネクター、動的なコネクター、直線コネクター、サーバー、スイッチ、コンピュータ研究室、ルーター、ハブなどが挙げられます。
詳細なネットワーク図記号
詳細なネットワーク図記号に、A-Bスイッチ、データ、PBX、診断デバイス、電波塔、衛星などが含まれます。
論理ネットワーク図記号
ここで、ルーター、ATMルーター、無線ルーター、ATMスイッチ、ISDNスイッチ、ワークグループスイッチ、小型ハブ、100BaseTハブ、CDDI-FDDI コンセントレータ、イーサネットルーター、WAN、ホストといった論理ネットワーク図記号が入手できます。
Cisco ネットワーク図記号
汎用ルーター、無線ルーター、ワークグループスイッチ、端末サーバー、アクセスサーバー、Ciscoセキュリティ管理、ゲートウェイなどのCisco ネットワーク図記号をご利用いただけます。
ネットワーク位置図記号

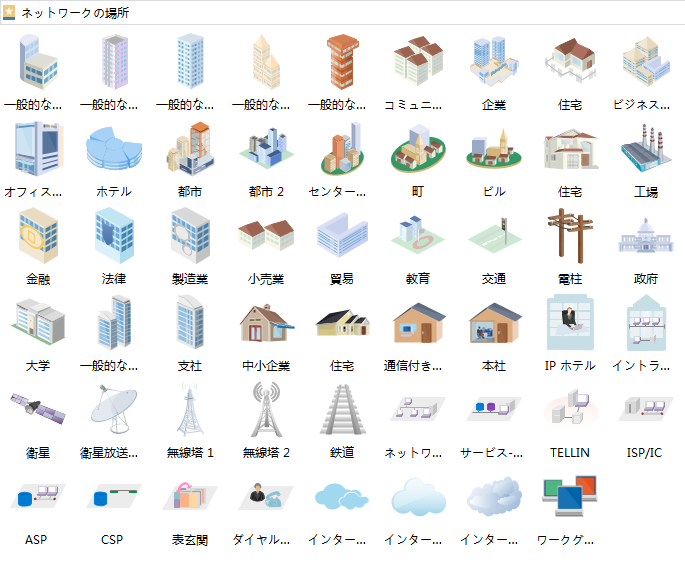

ご参考として、都市、町、オフィスビル、センタービル、住宅、工場、衛星、鉄道、サービスサーバーなどのネットワーク位置図記号が挙げられます。
Active Directory記号
下記のアクター、ドメイン、コンピューター、ユーザー、グループ、コンテナー、プリント待ち行列、コンタクト、汎用オブジェクト、サイトリンク、サーバー、ディレクトリコネクターなどのActive Directory記号がすべてEdraw Active Directory作成ソフトに提供されます 。
LDAP 図記号
LDAP 図記号として、国家、組織、組織単位、地域、別名、人、組織人、住民、組織における役割、dmd、アプリケーションエンティティ、汎用オブジェクト、ディレクトリコネクタなどが提供されます 。
以上のネットワーク図記号はすべて、Edraw ネットワーク図ソフトにご利用いただけます。これらの包括的でベクターの記号を介して、素敵なネットワーク構成図を楽々と作れるようになります。
