ネットワーク図は、コンピュータネットワークや電気通信ネットワークにおけるノードとノード間の接続関係を可視化に表示するもので、ネットワーク構成図、ネットワークトポロジーとも呼ばれます。EdrawはLinuxで、基本ネットワーク、AWS、論理ネットワーク図、Cisco ネットワーク図、LDAP、Active Directory などとも作成できるネットワーク構成図ソフトウェアです。
Linux上のネットワーク構成図ツールについて
Linux上のEdrawネットワーク図ソフトウェアは、価格が手ごろで、機能が強力な多用途の作図ツールです。基本ネットワーク、AWS、論理ネットワーク図、Cisco ネットワーク図、LDAP、Active Directory などネットワーク構成のためにぴったりします。馴染みやすいMicrosoft プログラムのようなインターフェイス設計で、初心者でもすぐにうまく操作できます。Edrawを使って、ネットワーク構成図の描画、編集、共有は格段に簡単になります。
対応OS：
Ubuntu、Fedora、Debian、CentOS、OpenSUSE、Mint、Knoppix、RedHat、GentooなどのLinuxディストリビューションに対応可能です。
Linux用のネットワーク図作成ソフトの特徴まとめ：
ネットワーク図作成ソフトを無料ダウンロードして、Linuxでネットワーク構成図を楽と書いてみましょう：
ベクターネットワーク図記号
このLinux用のネットワーク図ソフトウェアはネットワーク構成図を作成するための大量の専門記号を提供します。簡単な参照のために、記号は異なるカテゴリに分類されています。すべてのネットワーク構成図記号はベクターで設計されて、サイズ、色などをカスタマイズすることは可能です。ネットワーク構成図の作成はライブラリからご希望の記号をドラッグアンドドロップ操作で始めることができます。
Linuxでネットワーク図を書くステップ
以下は、Linuxで基本ネットワーク図を作成するためのステップを簡単にご紹介します。

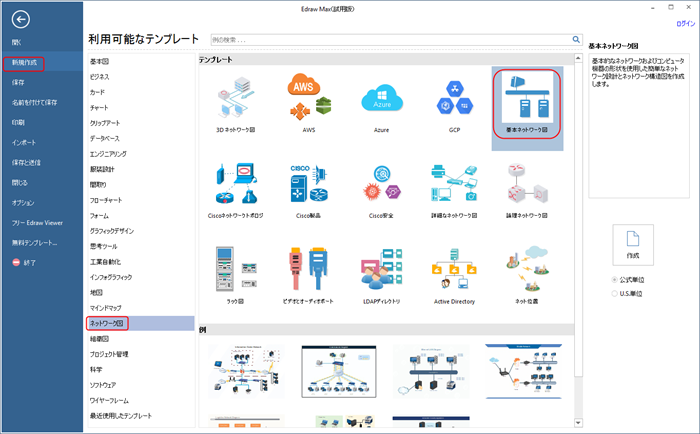

ステップ 1.Edrawを起動し、ファイルメニュー>新規作成>ネットワーク図に進み、基本ネットワーク図のアイコンをダブルクリックして、新しい図面ページを開きます。
ステップ 2. 左のライブラリに移動し、それから必要のネットワーク図記号をドラッグし、図面ページにドロップします。必要に応じてサイズや方向を自由に編集してください。

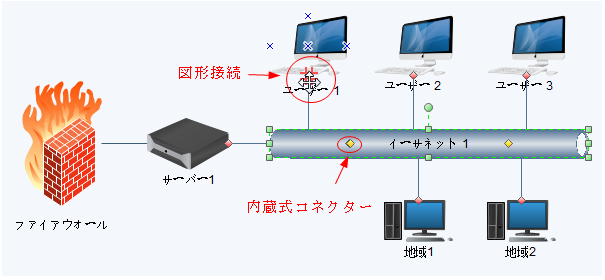

ステップ 3. カーソルをイーサネット図形上に置くと、内蔵のコネクターポイントとして機能するハンドルが出てきます。ハンドルからドラッグされたコネクターを接続必要のあるデバイス図形にドラッグします。ポイントが四つ方向の赤矢印に変わったら、図形における自動コネクションポイント と接続します。コネクションポイントが赤になると、デバイス図形がイーサネットに接着されるようになると示します。
ステップ 4.図形をダブルクリックしてテキストを入力し、またはホームメニューにおける「テキスト」ボタンをクリックしてテキストブロックを追加し、テキストを付け足します。

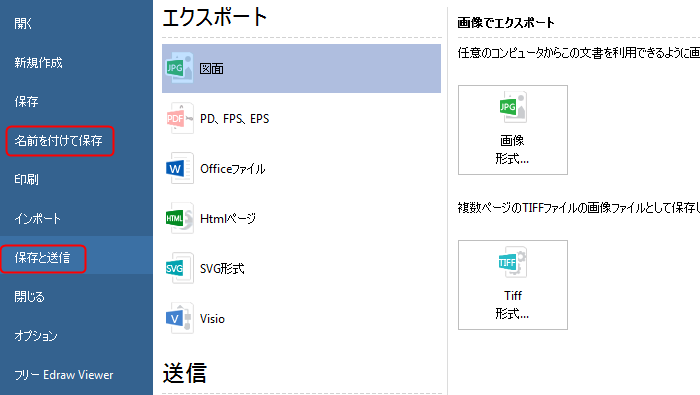

ステップ 5. ファイルメニューに戻り、「保存」をクリックしてダイアグラムをデフォルトフォーマットの.eddxとして保存して、または「保存と送信」を押して一般的なフォーマットにエクスポートして楽と共有します。
