ポンプ、遠心送風機、消音器、乾燥機、ベンド、温度/湿度計、タイマー、ダクトなどが挙げられて、多くのデザインされたHVAC 設計図形が用意されています。正確なダイアグラムやドキュメントを作成するには、これらのシンボルは欠けられないものです。
HVAC 設計ソフトにおいて、ポンプ、遠心送風機、消音器、乾燥機、換気扇、ベンド、温度/湿度計、タイマー、ダクト、バブル、ゲート弁など、HVAC 設計によく使われる図形をご利用いただけます。ユーザーにとって、HVAC 設計をする時に、非常に役に立ちます。HVAC 設計図を作成する前に、準備として、まずはこれらの図形をちょっと了解しましょう。
HVAC 設計図形

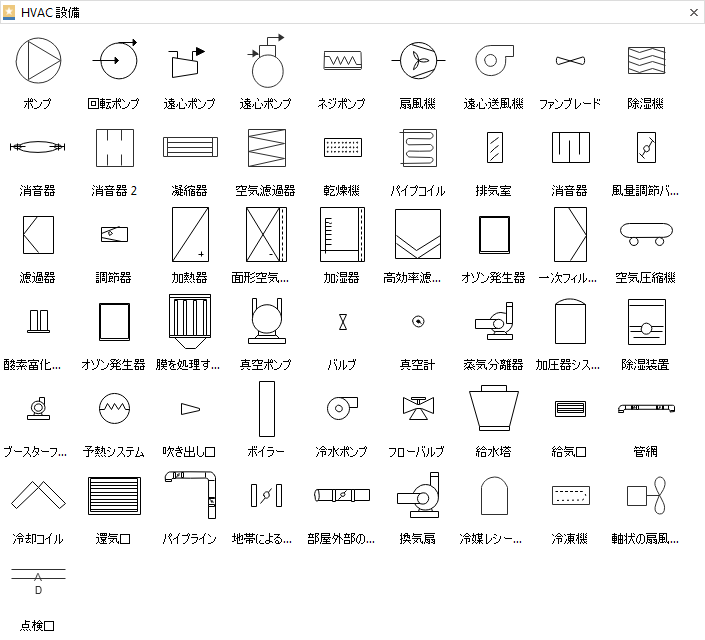

HVAC 設備記号
HVAC 設備記号ライブラリに、様々なポンプ、消音器、凝縮器、乾燥機、調節器、ボイラーなどの図形が含まれます。
名前
HAVC 記号
説明
ポンプ
![ポンプ](https://www.edrawsoft.com/symbols/pump.png)
吸引や圧力を利用して液体を持ち上げたり移動させたり、気体を圧縮したり、空気をタイヤなどの膨張可能な物体に押し込む機械的な装置である。
消音器
![消音器](https://www.edrawsoft.com/symbols/silencer.png)
エンジンの騒音を低減するために自動車の排気に固定された装置である。
凝縮器
![凝縮器](https://www.edrawsoft.com/symbols/condenser.png)
蒸気を凝縮するための装置または容器である。
乾燥機
![乾燥機](https://www.edrawsoft.com/symbols/drier.png)
物を乾かすための物質や機械の一種である。
消音器
![消音器](https://www.edrawsoft.com/symbols/muffler.png)
楽器の音を減衰させるための装置である。
濾過器
![濾過器](https://www.edrawsoft.com/symbols/filter.png)
通過した液体、気体から不純物や固体粒子を除去するための多孔質装置である。
吹き出し口
![吹き出し口](https://www.edrawsoft.com/symbols/nozzle.png)
気体や液体の噴流を制御するために使用されるパイプ、ホース、またはチューブの端にある円筒形や丸い噴出口である。
パイプライン
![パイプライン](https://www.edrawsoft.com/symbols/pipeline.png)
油やガスなどを運ぶための、通常は地下にある長いパイプである。
冷凍機
![冷凍機](https://www.edrawsoft.com/symbols/chiller.png)
何かを冷やすための機械で、特に冷蔵庫や冷蔵庫で冷凍ポイントより数度高い温度で保存した食品を保管する。
HVAC設計ソフトをダウンロードして、すべてのHVAC記号を一覧しましょう。

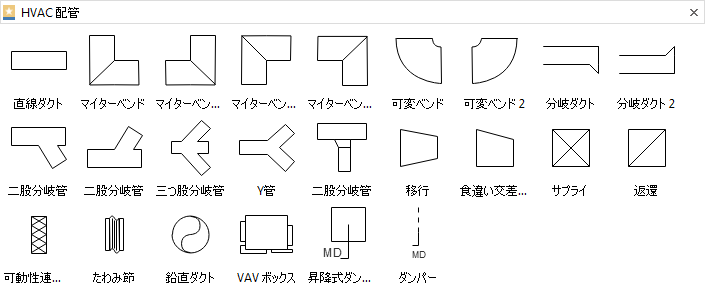

HVAC 配管記号
以下のとおり、直線ダクト、マイターベンド、可変ベンド、Y 管など様々な配管図形が提供されます。
名前
HAVC 記号
説明
Y 管
![Y 管](https://www.edrawsoft.com/symbols/yjunction.png)
同じサイズの2つのアームを有する接合管である。
移行
![移行](https://www.edrawsoft.com/symbols/hvac-transition.png)
ある状態から別の状態に変化するプロセスや期間である。
VAV ボックス
![VAV ボックス](https://www.edrawsoft.com/symbols/vav-box.png)
Variable Air Volume(可変空気量)ボックスの略語である。
マイターベンド
![マイターベンド](https://www.edrawsoft.com/symbols/bend.png)
道路、河川、通路、またはレーシングサーキットのカーブである。

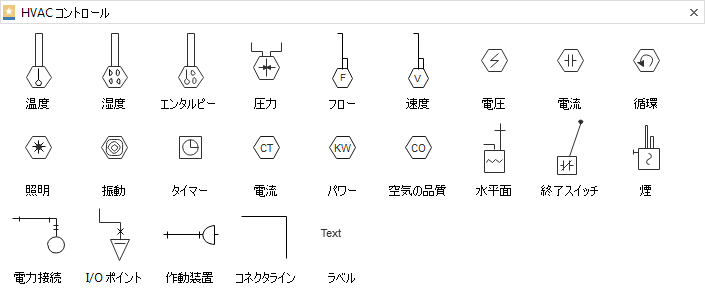

HVAC コントロール記号
温度、湿度、エンタルピー、圧力、フロー、速度、電圧、電流などを測定するための装置の記号をご利用いただけます。
名前
HAVC 記号
説明
温度
![温度](https://www.edrawsoft.com/symbols/temperature.png)
温度を測定するための装置である。
湿度
![湿度](https://www.edrawsoft.com/symbols/humidity.png)
湿度を測定するための装置である。
タイマー
![タイマー](https://www.edrawsoft.com/symbols/timer.png)
時間を測定するデバイスである。
空気の品質
![空気の品質](https://www.edrawsoft.com/symbols/air-quality.png)
空気の品質を測るための装置である。
HVAC コントロール設備記号
コントロール設備のライブラリーにおいて、様々なスタイルのダクト、ダンパー、加湿器、ポンプ、バルブ、VSD などの標準なHVAC 設計図形が無料で利用可能です。
名前
HAVC 記号
説明
ダクト
![ダクト](https://www.edrawsoft.com/symbols/duct.png)
空気、液体、ケーブルなど、建物または機械における管または通路である。
ダンパー
![ダンパー](https://www.edrawsoft.com/symbols/damper.png)
鎮静作用や抑制作用を持つ装置である。
VSD
![VSD](https://www.edrawsoft.com/symbols/vsd.png)
心臓の2つの下部室を隔てる壁の穴である。
以上のHAVC 記号はすべて、Edraw HVAC 設計ソフトにご利用いただけます。これらのプロなベクター記号を介して、HVAC 設計は簡単にできるようになります。
