Simboli di tubazioni e strumenti Introduzione generale
Ottenete il più completo assemblaggio di simboli di tubazioni e strumentazione dalla nostra libreria predefinita. Avrete a disposizione una grande varietà di grafici vivaci che rappresentano elementi comuni di tubazioni e strumentazione come valvole, condotti, pompe, apparecchiature chimiche, dispositivi industriali, macchine, ecc. Le forme vettoriali garantiscono un'elevata chiarezza costante, consentendo di scalare le dimensioni desiderate. Con questi simboli facili da usare e personalizzabili, è possibile abbozzare qualsiasi tipo di diagramma di tubazioni e strumentazione o di flusso di processo senza sforzo, senza bisogno di competenze professionali di disegno.
Valvole
Come mostra l'immagine sottostante, la libreria di simboli di valvole ha raccolto vari tipi di valvole, in modo da soddisfare le diverse esigenze di disegno. Sono disponibili valvole a sfera, valvole di ritegno orizzontali, valvole di ritegno verticali, valvole di controllo, valvole di controllo a flangia, valvole di controllo in grigio, valvole 3D e altro ancora.
La valvola a sfera è una forma di valvola a quarto di giro che utilizza una sfera cava, forata e girevole per controllare il flusso attraverso di essa.
La valvola di ritegno è una valvola che normalmente permette al fluido di scorrere in una sola direzione.
La valvola a motore è la valvola con motore che serve ad aprire o chiudere completamente le tubazioni.
La valvola di controllo viene utilizzata per controllare le condizioni di funzionamento aprendosi o chiudendosi completamente o parzialmente in risposta a segnali ricevuti da controllori il cui valore è fornito da sensori che monitorano le variazioni di tali condizioni.
La valvola a spillo è un tipo di valvola di controllo a passaggio pieno o a passaggio totale che utilizza un effetto di schiacciamento per ostruire il flusso del fluido.
Canalizzazioni
Ecco un elenco di simboli di canalizzazione che include il condotto dritto, la curva a gomito, la giunzione in alto, la giunzione in basso, la croce, la giunzione smussata, la giunzione a 3 vie, la giunzione a Y e la transizione. Si tratta di forme intelligenti di cui è facile modificare la lunghezza e il raggio.
Curva a mitria è un termine generico per indicare qualsiasi spostamento o cambio di direzione nelle tubazioni. Qui si intende anche gomito.
Giunzione viene utilizzata quando si divide il flusso verso la direzione superiore.
Fondo di giunzione viene utilizzato quando si divide il flusso verso la direzione del fondo.
La transizione è un raccordo utilizzato per aumentare o diminuire le dimensioni del condotto o per cambiare la direzione di collegamento.
Simboli della pompa

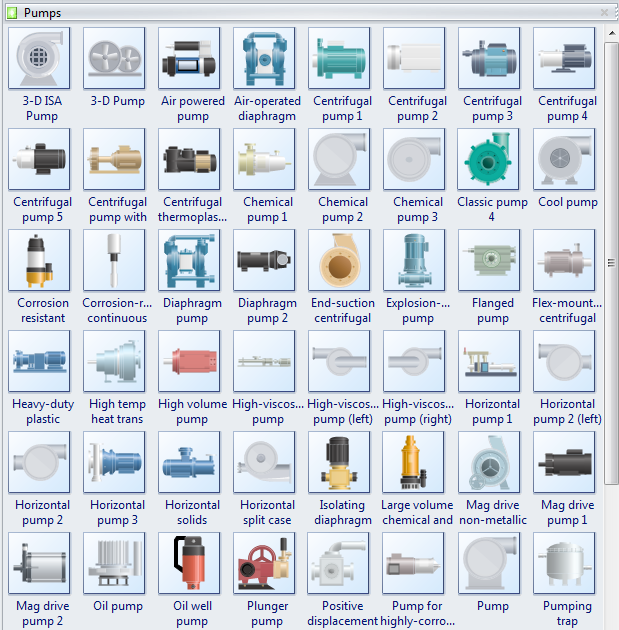

La libreria di Edraw contiene una grande varietà di simboli sono inclusi nella libreria di Edraw per scopi e temi diversi. Troverete pompe, pompe ad aria compressa, pompe a membrana ad aria compressa, pompe centrifughe, pompe chimiche, pompe classiche, pompe fredde, pompe a membrana, pompe flangiate, pompe ad alto volume, pompe orizzontali, pompe a trasmissione magnetica, pompe ad olio, pompe a vuoto, pompe verticali, pompe ad acqua grezza, pompe a stantuffo, ecc.
La pompa è un dispositivo per il sollevamento, la compressione o il trasferimento di fluidi.
La pompa centrifuga è una pompa dotata di una girante rotante ad alta velocità le cui pale proiettano l'acqua verso l'esterno.
La pompa chimica è un'unità di pompaggio montata su skid utilizzata per immettere sostanze chimiche nell'olio di alimentazione per ridurre la corrosione nel sistema e per contribuire alla rimozione dell'acqua quando l'olio di alimentazione e l'olio prodotto dal pozzo raggiungono il serbatoio di lavaggio a livello del suolo.
La pompa a membrana è una pompa che utilizza una membrana per isolare le parti operative dal liquido pompato in una pompa a membrana ad azionamento meccanico o dal fluido idraulico in una pompa a membrana ad azionamento idraulico.
La pompa per vuoto è un compressore per lo scarico dell'aria e dei gas non condensabili da uno spazio che deve essere mantenuto a una pressione subatmosferica.
Serbatoio
Ecco una schermata della libreria di simboli del serbatoio in Edraw. Troverete una vasta gamma di forme vettoriali di serbatoi P&ID, tra cui serbatoio d'aria, serbatoio per batch, cilindro d'aria, tramoggia, tamburo per lo stoccaggio di liquidi, reattore, silo con scala, serbatoio con portello, supporto per serbatoio, serbatoio con rivetti, stoccaggio di acqua calda, serbatoio di stoccaggio sotterraneo, ecc.
Cilindro d'aria è un cilindro contenente aria, in particolare dotato di un pistone e utilizzato a scopo di smorzamento.
Il serbatoio dell'aria viene utilizzato per immagazzinare l'aria compressa necessaria al funzionamento delle apparecchiature pneumatiche.
Il bullone è un elemento di fissaggio cilindrico filettato.
Recipiente a pressione è un contenitore chiuso progettato per contenere gas o liquidi a una pressione sostanzialmente diversa dalla pressione ambiente.
Mixer
L'immagine seguente mostra una parte dei simboli dei miscelatori presenti nella galleria di simboli di Edraw. Troverete simboli di miscelatori già disegnati che rappresentano agitatori, miscelatori 3D, giranti, serbatoi di raccolta della condensa, miscelatori magnetici, miscelatori pneumatici, miscelatori portatili e altro ancora.
Agitatore è una macchina o un dispositivo per agitare e mescolare.
La girante è un dispositivo rotante utilizzato per forzare un fluido in una direzione desiderata sotto pressione.
Motorr

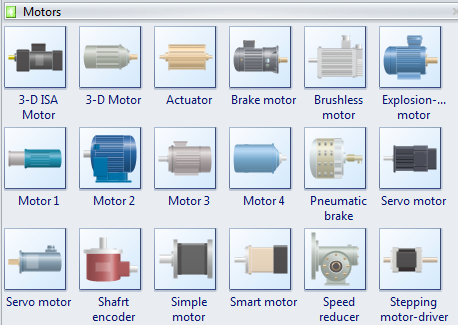

L'immagine seguente mostra una schermata della libreria di simboli del motore in Edraw. in Edraw. È possibile trovare una raccolta completa di forme di motori vettoriali P&ID, come motore 3D, attuatore, motore autofrenante, motore brushless, servomotore, motore intelligente, riduttore di velocità, codificatore ad albero, azionamento motore passo-passo e altro ancora.
Il motore è un dispositivo meccanico o elettrico che crea movimento.
L'attuatore è un tipo di motore per muovere o controllare un meccanismo o un sistema.
Il servomotore è un dispositivo automatico che utilizza un feedback negativo in grado di rilevare gli errori per correggere le prestazioni di un meccanismo.
Il riduttore di velocità è un treno di ingranaggi posto tra un motore e il macchinario che azionerà, per ridurre la velocità di trasmissione della potenza.
Metro
La libreria dei simboli dei contatori in Edraw contiene una varietà di forme di contatori. Troverete metri rotondi, metri quadrati, metri digitali e altri stili.
Come utilizzare i simboli di tubazioni e strumenti
Per utilizzare efficacemente i simboli e ottenere il risultato desiderato, è necessario conoscere alcune istruzioni di base:
1. Dove trovare i simboli?
Tutti i simboli P&ID sono collocati nella categoria della libreria di simboli denominata Automazione industriale. Esistono due modi per aprire la libreria di simboli desiderata.

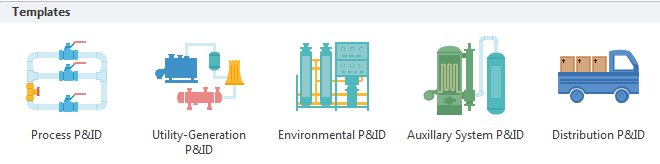

- Avviare Edraw, dalla sezione Modelli disponibili, scegliere la categoria Automazione industriale, e fare doppio clic su P&ID per iniziare una nuova pagina di disegno. Esistono cinque modelli di disegno P&ID basati su diversi scopi di disegno. Quando si apre un modello, si aprono automaticamente le corrispondenti librerie di simboli.
- Se Edraw è già aperto, è possibile fare clic sul pulsante della libreria nell'angolo in alto a sinistra, dal menu a discesa scegliere Automazione industriale per ottenere l'elenco delle sottocategorie di simboli di tubazioni e strumentazione.
2. Come utilizzare i simboli?
Edraw è un programma basato sul trascinamento. È possibile scegliere un simbolo dalla libreria, trascinarlo con il mouse e rilasciarlo sulla tela. Le forme sono in formato vettoriale, altamente personalizzabili.
3. Scalabile

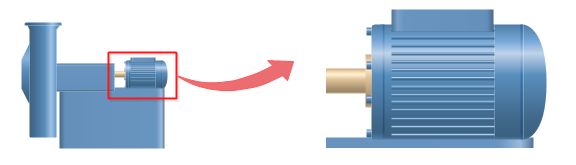

È possibile modificare la forma in qualsiasi dimensione mantenendo l'alta risoluzione. Non c'è bisogno di preoccuparsi delle immagini sfocate.
4. Colore modificabile
Se il colore di riempimento predefinito non si adatta al tema corrente, è possibile ricaricare liberamente il colore.
Consigli:
Prima di cambiare i colori, è necessario selezionare la forma. Se si desidera cambiare il colore di una sottoforma, è necessario selezionare la sottoforma. Esistono due modi per selezionare una forma secondaria:
- 1. Continuare a fare clic sulla forma secondaria per alcune volte finché non viene selezionata. L'area selezionata mostrerà un riquadro di selezione blu.
- 2. Per prima cosa, disaggregate la forma (andate su Home, e cliccare Non raggruppati), quindi fare clic una sola volta su una qualsiasi forma secondaria per selezionarla.
5. Forma separabile
È facile separare le forme in parti e si può togliere un componente o aggiungere nuovi elementi per creare nuovi simboli. Per farlo, è necessario fare clic su Non raggruppati per disaggregare la forma sotto Home.
