Simboli Caldaia P&ID e il Loro Utilizzo
I simboli di caldaie P&ID ti permettono di iniziare il tuo diagramma di tubazioni e strumentazione istantaneamente. Ti basta navigare sotto - un'ampia raccolta di simboli realistici che rappresentano chiaramente vari tipi di caldaie, che renderanno i tuoi P&ID coinvolgenti e professionali.
EdrawMax
Software per Diagrammi Tutto-in-Uno
- Compatibilità file superiore: Importa ed esporta disegni in vari formati di file, come Visio
- Supporto multipiattaforma (Windows, Mac, Linux, Web)
Sicurezza Verificata | Passa a Mac >> Sicurezza Verificata | Passa a Linux >> Sicurezza Verificata | Passa a Windows >>Simboli Caldaie
La seguente immagine mostra una cattura schermo della libreria simboli caldaie su Edraw. Include una completa raccolta di forme di caldaie P&ID vettoriali. Troverai caldaia, caldaia a fiamma, stufa a getto caldo, altoforno, caldaie a focolare, controlli della caldaia, caldaie ad olio, caldaie a tubi di fuoco, forno di riscaldamento, caldaia montata su skid, caldaia a vapore, super-riscaldatori ecc.
Come Creare un P&ID dall'Aspetto Professionale
La Caldaia è un serbatoio dove l'acqua o altri fluidi vengono riscaldati.
La Caldaia a Tubi d'Acqua è un tipo di caldaia dove l'acqua circola in tubi riscaldati esternamente dal fuoco.
Il Forno di Riscaldamento è una fornace industriale per scaldare lingotti di metallo e lamiera prima di lavorare a pressione.
Il Focolare è la fornace di una locomotiva o un tipo simile di caldaia a tubo bollitore.
Come Usare i Simboli delle Caldaie
Dove ottenere i simboli?
- Avvia Edraw, scegli la categoria Automazione Industriale, e fai doppio click sul modello P&D Utilità-Generazione per avviare una nuova pagina di disegno. La libreria simboli delle caldaie si aprirà automaticamente a sinistra dell'area di disegno assieme ad altre librerie.
- Se iltuo Edraw è già aperto, puoi anche cliccare il tasto libreria nell'angolo superiore sinistro, e navigare su Automazione Industriale -> Caldaie P&ID.
Trascina e Rilascia i Simboli
Quando ottieni i simboli con successo, puoi trascinare e rilasciare le forme richieste nell'area di disegno.

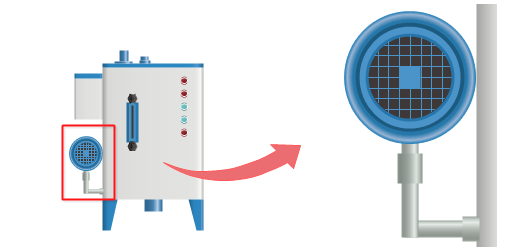

Forme Scalabili
Non importa a quale dimensione ingrandisci, le forme manterranno un'alta leggibilità. Niente più immagini sfocate.

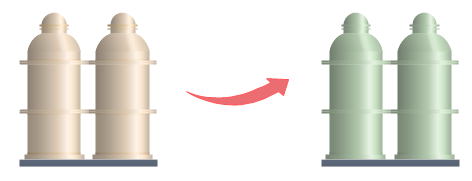

Colori Modificabili
Per far combaciare meglio le forme con il tuo tema di disegno, puoi cambiare i colori di riempimento.
Consigli:
Se vuoi cambiare il colore di riempimento per una parte di una forma, devi prima selezionare questa forma secondaria. Clicca un paio di volte sulla forma secondaria alla quale vuoi cambiare colore fin quando non viene selezionata correttamente (ci sarà una cornice blu di selezione), poi puoi modificare questa forma secondaria con un nuovo colore, e senza cambiare le altre parti.
O puoi prima separare la forma (vai sul menu Home, e clicca il tasto Separa), e cambia il colore liberamente per qualsiasi forma secondaria.
Forme Separabili
Ogni forma è un gruppo di tante forme secondarie. Puoi separare la forma e usare un componente. Prima devi separare la forma cliccando sul tasto Separa sotto al pannello Home.
Usare i SImboli Caldaie P&ID per Progettare i P&ID
Sotto ci sono alcuni esempi che illustrano l'uso e l'applicazione dei simboli caldaia P&ID. I simboli predefiniti P&ID di Edraw sono ottime risorse per farti realizzare diagrammi di tubazioni e strumentazione e diagrammi del flusso di processo.
Processo Pirolitico Anaerobico
Sistema SCR con Polvere Bassa
PFD Siderurgico
