Che cos'è un diagramma di relazione tra entità?

Come abbiamo brevemente menzionato, i diagrammi ER giocano un ruolo importante nella creazione e progettazione di database. È una specie di diagramma di flusso che descrive come tutte le entità all'interno di un sistema sono in relazione tra loro - con l'aiuto di una rappresentazione visiva. Per esempio, raccontando la relazione e la connessione tra persone, concetti e cose.

Tutti i diagrammi ER sono fatti con l'aiuto di diversi simboli per descrivere le entità; rettangoli, quadrati, ovali, diamanti e frecce. Inoltre, un diagramma ER ha una propria struttura grammaticale - considera le entità come un nome e le loro relazioni come verbi. Ecco la struttura di base di un diagramma di relazioni tra entità:

Imodelli ERD sorgono in questo mondo dalla fine degli anni '70, quando la gente ha capito quanto sia cruciale e necessaria la modellazione dei dati. C'erano tonnellate di modelli introdotti prima, ma nessuno di loro era considerato efficiente in termini di adattabilità.

Peter Chen, che era un professore assistente alla Sloan School of Management del MIT nel 1970, è il pioniere della creazione di un modello ERD. Ha introdotto il concetto nel suo documento di ricerca, "The Entity-Relationship Model-Toward a Unified View of Data", e ha introdotto il mondo con una rappresentazione visiva dei database.

Ha chiamato il suo modello iniziale Bachman Diagrams - dopo essere stato ispirato dai diagrammi della struttura dei dati dello scienziato informatico americano Charles Bachman.

Anche se generalmente sappiamo che i diagrammi ER sono usati per i database, entriamo in più dettagli su come e quando potete usarli per modellare i vostri sistemi:

Usare ERD per la progettazione di database

I diagrammi ER sono ampiamente usati per progettare database e mostrare la relazione tra le entità mettendole in tabelle. Inoltre, i diagrammi ER aiutano a identificare comodamente tutti gli errori e i difetti e a fare le correzioni - ecco perché è lo strumento più efficace per la progettazione di database.

Usare i diagrammi ER per la progettazione di database

Il diagramma ER è anche estremamente utile nella risoluzione dei problemi del database - poiché è una rappresentazione visiva, si può facilmente notare dove si è sbagliato, perché si è sbagliato, e fare le correzioni immediatamente.

Usare i diagrammi ER per l'ingegneria del software

L'entity Relationship Diagram è uno strumento estremamente utile per gli ingegneri quando sono nelle fasi iniziali del loro progetto software. Li aiuta a pianificare correttamente identificando la relazione tra tutti gli elementi del sistema di dati.

Vantaggi

1. Una rappresentazione visiva

Il vantaggio più notevole di un diagramm ER è che mostra tutte le informazioni e le relazioni sotto forma di una rappresentazione visiva. Questa rappresentazione visiva e i diagrammi di flusso dei dati rendono facile per le persone capire e studiare il flusso dei dati in modo conveniente.

2. Comunicazione produttiva

Tutti i dati in un diagramm ER sono elencati sotto voci, sottovoci e tabelle appropriate e relative. Tutte queste cose insieme ai simboli e alle forme combinate permettono all'utente di avere una comprensione conveniente e corretta delle informazioni.

3. Facile da fare e da capire

Disegnare un diagramma ER non è scienza missilistica; si può fare comodamente un diagramma ER dopo aver compreso appieno tutte le regole, i termini e i concetti. Inoltre, se sei un designer esperto, il processo diventerà molto più facile per te.

Svantaggi

1. Limitato ai dati relazionali

I diagrammi entità-relazione sono limitati solo ai dati e ai compiti relazionali - il che significa che si possono usare solo per mostrare le relazioni tra i dati e ritrarre la loro struttura relazionale.

2. Limitato ai dati strutturati

Se state pensando di usare un diagramm ER per dati non strutturati o semi-strutturati, dovete sapere che non è possibile. I diagrammi ER funzionano solo per i dati che sono strutturati correttamente, e classificati nelle loro rispettive righe e colonne.

3. Problematico se si usa per un database esistente

Usare gli Entity Relationship Diagrams per un database esistente può causare molti problemi e difficoltà. Ogni database ha la sua propria architettura - ecco perché è importante usare i diagrammi ER solo per un nuovo database.

Per comprendere appieno i simboli e le notazioni di un diagramm ER, è necessario comprendere i suoi componenti: Entità, Relazione e Attributi. Poi, questi componenti hanno sottocomponenti come entità debole, attributo multivalutato e relazione debole: Ecco i simboli di ogni elemento:

Entità: Entità può essere qualsiasi sostantivo singolare - un luogo, un oggetto, una persona o qualsiasi cosa. Per esempio, il nome di un istituto educativo, il nome di un individuo, soggetti, tasse, ecc.

Entità debole: Un'entità debole è un'informazione guidata da un'entità già esistente. In breve, un'entità debole dipende dall'entità principale. Ecco un esempio:

Attributo: Un attributo è fondamentalmente una caratteristica, un tratto e una relazione che definisce un'entità. Ecco un esempio:

Attributo multivalutato: Se un attributo ha ulteriori valori e caratteristiche, allora viene chiamato attributo multivalutato. Ecco come:

Relazione: Come il nome implica, questo componente definisce le relazioni tra le entità e come interagiscono tra loro. Inoltre, le relazioni sono sempre scritte sotto forma di verbo. Ecco un esempio:

Volete sapere come creare un diagramma eccellente e perfetto? Bene, tutto quello che dovete fare è seguire alcuni semplici consigli e pratiche. Passiamo attraverso questi consigli:

1. Prima di tutto, date un'occhiata a tutte le entità del vostro sistema e identificatele. Assicuratevi di mettere tutte le entità in rettangoli e nominatele attentamente.

2. Poi, devi capire la relazione tra tutte le entità. Dopo averle identificate, collegate le entità con delle linee e menzionate la loro relazione usando un simbolo di diamante in mezzo (scrivendo la relazione nel diamante).

3. Infine, è necessario aggiungere gli attributi per tutte le entità. Inoltre, assicurati di ricordare e capire in seguito quali nomi stai dando a questi attributi.

4. Date nomi significativi e comprensibili a tutte le entità e agli attributi. Inoltre, assicuratevi di usare sostantivi per nominare le entità.

Se volete fare un diagramma entità-relazione semplice e facile, potete disegnarlo manualmente. Tuttavia, se stai optando per un diagramma ER più complesso e tecnico, sarebbe meglio usare un software di diagrammi eccezionale ed efficiente - proprio come EdrawMax! È uno dei migliori software di diagrammi disponibili al momento, con tonnellate di caratteristiche flessibili e vantaggiose da offrire!

Ulteriori informazioni sulla creazione di un diagramm ER con EdrawMax

Ulteriori suggerimenti per i diagrammi ER

Qui ci sono alcuni consigli aggiuntivi che ti aiuteranno a rendere perfetto il tuo diagramma di relazioni tra entità:

1. Assicuratevi sempre di etichettare correttamente tutte le entità e le relazioni tra di esse.
2. Tieni d'occhio qualsiasi ridondanza o ripetizione di entità e relazioni.
3. Tenete a mente di scegliere sempre il giusto livello di dettaglio per il vostro ERD - dal concettuale al logico al fisico, ognuno ha il suo scopo.

Ecco un esempio e un modello di un diagramma ER perfettamente progettato e strutturato:

Il diagramma qui sopra descrive perfettamente la relazione tra gli studenti, le loro materie, i loro insegnanti e i loro gruppi. L'intero diagramma di flusso è completamente strutturato e tutte le entità sono assegnate con nomi comprensibili e sensati.

Relazione entità singola

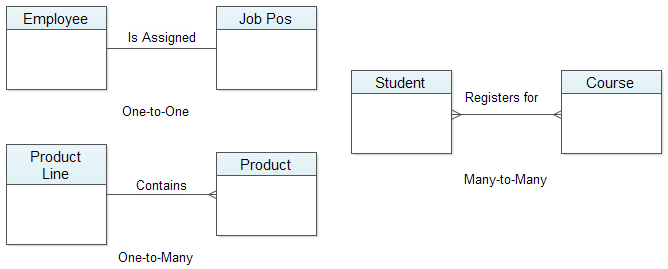

Relazione entità binaria

Database per il processo di ordine commerciale ERD

Un diagramma di relazione tra entità mostra un semplice database per il processo di ordine commerciale.

Il diagramma di relazione di entità mostrato nell'immagine sopra contiene sei entità - fornitore, cliente, ordine, articolo, prodotto e spedizione. Ci sono cinque tipi di relazione come fornito da, richiesto da, usato in, incluso su e inviato da. Nel nostro esempio, ogni entità include alcuni attributi associati con ogni entità. In un esempio del mondo reale, ognuno di questi avrebbe probabilmente molti attributi diversi.

Vedi altri esempi e modelli di ERD
