Simboli

Simboli dei componenti per disegni di un circuito integrato

Questo articolo mostra alcuni simboli dei componenti di un circuito integrato standard per i disegni del circuito integrato come 4x simbolo della parte superiore del blocco costitutivo, 4x simbolo della base del blocco costitutivo, scheda, simbolo dell'estensione, punto logico negativo, punto di commutazione, driver, 4 bit a/ convertitore d, convertitore a/d a 8 bit, registro a 4 bit, Mux2, Mux 4, ecc.

Symbols of Integrated Circuit Components

Ogni simbolo di un componente elettrico può essere configurato tramite il pulsante di azione.

4x simbolo della base del blocco costitutivo

Il progettista del circuito può trascinare il simbolo 4x in cima al blocco di costruzione dal modello nell'area di disegno, quindi cliccare sull'elemento Configura chip....

4x Building Block-Top Symbol

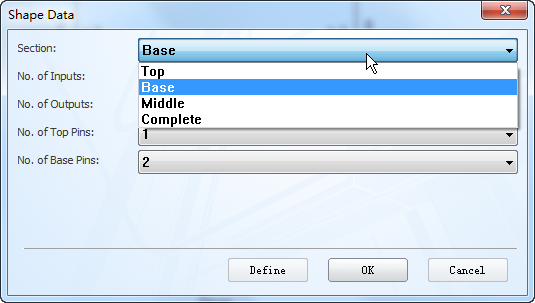

Nella finestra di dialogo delle impostazioni a comparsa, il progettista può modificare prontamente la proprietà del chip.

Configure Chip Symbol

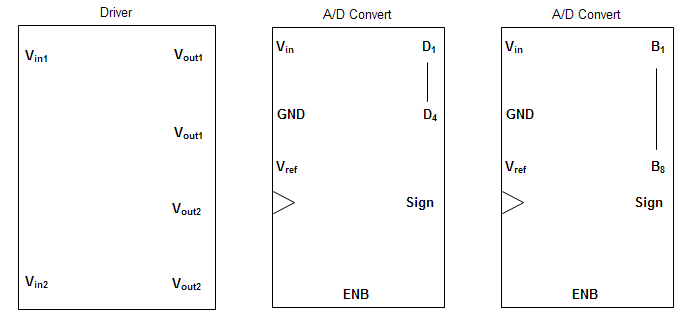

Converti simboli

I seguenti simboli dei componenti elettrici mostrano il driver, il componente del circuito integrato a 4 bit a/d convert e 8 bit a/d convert.

convert symbols

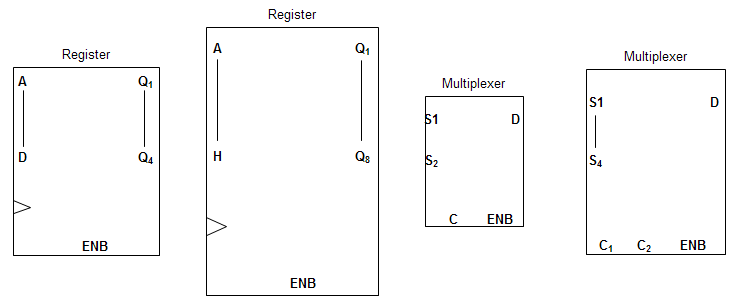

Registra i simboli dei componenti

I seguenti simboli dei componenti elettrici mostrano il registro a 4 bit, il registro a 8 bit, il componente del circuito integrato MUX 2 e MUX 4.

Simboli per componenti elettrici

I seguenti simboli dei componenti elettrici mostrano il componente del circuito integrato del contatore a 4 bit, del contatore a 8 bit e del contatore del precarico.

Symbols for Counter Component

Scarica gratis il software per schemi elettrici

EdrawMax

Software per Diagrammi Tutto-in-Uno

Crea più di 210 tipi di diagrammi senza sforzo

Inizia facilmente a creare diagrammi con vari modelli e simboli

Compatibilità file superiore: Importa ed esporta disegni in vari formati di file, come Visio
Supporto multipiattaforma (Windows, Mac, Linux, Web)

PROVA GRATIS

Sicurezza Verificata | Passa a Mac >>

PROVA GRATIS

Sicurezza Verificata | Passa a Windows >>

Nel nostro software di schemi di circuiti integrati, puoi utilizzare il pulsante di azione per scegliere i simboli di circuito corretti con un click.

Altri simboli di circuito:

Simboli switch
