Schéma tuyauterie et instrumentation

C'est quoi le Schéma tuyauterie et instrumentation ou Schéma P&ID? Un schéma P&ID est une représentation complexe des différentes unités trouvées dans une usine. Il est utilisé dans une variété de l'artisanat. Les utilisateurs principaux de ce document après le démarrage de l'usine sont des techniciens de processus et d'instrument et le personnel d'ingénierie mécaniques et électriques.

Schéma tuyauterie et instrumentation fournit des informations nécessaires pour les ingénieurs de commencer à planifier la construction de l'usine. Le P&ID montre comment l'équipement de processus industriel est interconnecté par un système de canalisations. Le P&ID montre également les instruments et les vannes qui surveillent et contrôlent le flux de matériaux à travers la tuyaurie.

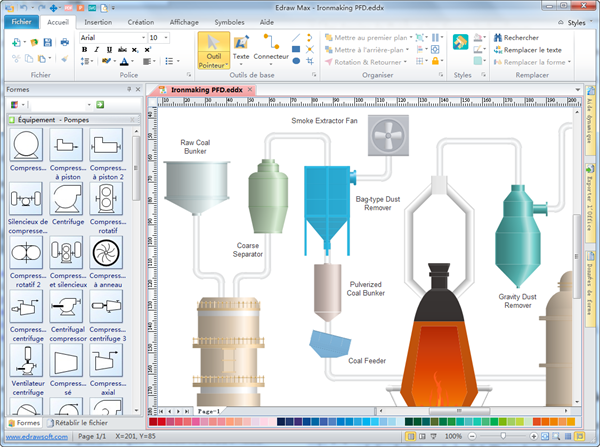

Logiciel de schéma tuyauterie et instrumentation

Edraw vous permet de créer plus facilement des diagrammes de tuyauterie et d'instrumentation pour les systèmes de tuyauterie, les systèmes industriels et chimiques, les dessins de fluide et les dessins hydrauliques.

1. Une varieté d'outils de dessin, de connecteurs flexibles et des formes de P&ID de glisser-déposer.
2. Données de formes, rapport de l'équipement, lien hypertexte, document multi-page, et imprimerie d'une taille grande.

Télécharger le logiciel de schéma P&ID pour voir tous les exemples

Symboles de schéma tuyauterie et instrumentation

Les techniciens de processus utilisent le schéma P & ID spécial d'identifier l'ensemble des équipements, des instruments, et de la tuyauterie trouvée dans leurs unités. Edraw comprend plus de 500 symboles P&ID normilisés utilisés pour décrire le processus, équipements à vide et à fluides, et les instruments hydraulique industriels. Ces symboles P&ID contiennent l'équipement mécanique, la tuyauterie, les composants de tuyauterie, les vannes, les conducteurs d'équipement et les instrumentation et les contrôles.

Comment dessiner un schéma tuyauterie et instrumentation

La meilleure façon de tirer les diagrammes de processus et d'instrumentation est de commencer avec un modèle Edraw. Faites glisser des symboles P&ID sur votre page de dessin, les connectent aux pipelines, puis faites glisser les vannes et les instruments sur les pipelines.

Vous pouvez faire un Schéma tuyauterie et instrumentationplus utile en ajoutant des informations à côté de l'équipement, des pipelines, des vannes et des instruments. Si vous modifiez les diagrammes, vous pouvez facilement générer les nouvelles listes.

Exemples de schéma tuyauterie et instrumentation

Les schémas tuyauterie et instrumentation suivants sont dessinés avec le logiciel Edraw. Ces exemples simples élaborer que comment les équipements de processus industriel sont interconnecté par un système de canalisations. Cliquez pour voir plus d'exemples de P&ID.

Avantages de schéma tuyauterie et instrumentation

Le P&ID fournissant une représentation visuelle de l'équipement de procédé industriel est interconnecté par un système de canalisations. Il a les six avantages suivants.

1. Donner à chacun une compréhension claire du processus d'instrument;

2. Représenter la séquence de toutes les opérations pertinents qui sont survenues au cours d'un processus et comprend des informations jugées souhaitables pour l'analyse;

3. Aider à identifier la portée du processus;

4. Présenter les événements qui se produisent sur les matériaux;

5. Intègre les spécifications, les normes et les détails qui entrent dans la conception;

6. Faciliter le travail d'équipe et de la communication;

7. Afficher graphiquement la disposition des équipements majeurs, les lignes de traitement et les boucles principales de régulation;

8. Améliorer les services publics qui sont utilisés en permanence dans le processus;

9. Creuser dans tous les détails sanglants sur les matériaux de construction.

Configurations requises

Compatible avec Windows 7, 8, XP, Vista et Citrix

Compatible avec 32 et 64 bit Windows

Compatible avec Mac OS avec Parallels

Compatible avec Linux
