Schéma de procédé - Schéma PFD

Schéma de procédé est un diagramme simple qui utilise des symboles pour identifier des instruments et des navires et à décrire le trajet d'écoulement principal à travers une unité. Il illustre les flux de usine généraux, les grands équipements et les boucles de contrôle clées. Ils fournissent également des données de bilan détaillé de masse / énergie, avec la composition du flux et les propriétés physiques.

Logiciel de schéma de procédé

Version Edraw Max professionel comprend plus de 8000 symboles vectoriels et des exemples de schéma de procédé. Il vous permet de créer facilement des schéma de procédé pour le dessin des systèmes de tuyauterie, de l'industrie, du processus, des fluides, de l'hydraulique et de l'air et du gaz.

Téléchargement gratuit du Schéma de procédé pour voir tous les exemples

Configurations requises

Fonctionne sur Windows 7, 8, 10, XP, Vista et Citrix.

Fonctionne sur Windows 32 et 64 bit.

Fonctionne sur Mac OS X 10.2 ou plus tard.

Fonctionne sur Linux.

Symboles de schéma de procédé

Le schéma de procédé utilise des formes spéciales pour représenter les différents types d'équipements, des vannes, des instruments et des flux de tuyauterie. Edraw a créé des séries standardes de symboles utilisés pour décrire l'équipement mécanique, la tuyauterie, les composants de tuyauterie, les valves, les pilotes de l'équipement et de l'instrumentation et des contrôles.

Ces symboles de schéma de procédé sont assemblés sur le dessin d'une manière qui définit clairement le déroulement du processus.

Comment tracer un schéma de procédé

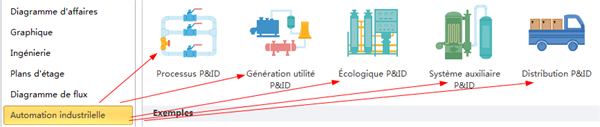

1. La meilleure façon de commencer à dessiner un schéma de procédé commence avec un modèle Edraw.

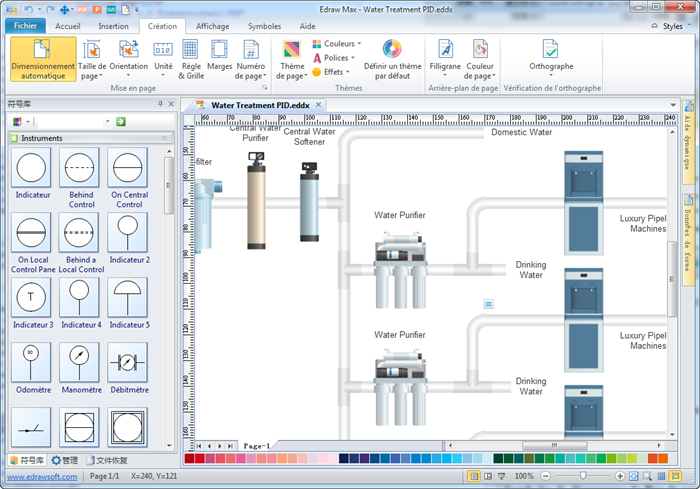

2. Faire glisser les formes d'équipement d'ingénierie de processus sur votre page de dessin, les relier avec les tuyautages, puis faire glisser les vannes et les instruments sur les tuyautages, et enfin identifier les équipements dans votre dessin, vous pouvez également ajouter des étiquettes intelligentes.
3. Vous pouvez faire un Schéma de procédé plus utile en ajoutant des informations à côté de l'équipement, les tuyautages, les vannes et instruments. Comme vous modifiez les diagrammes, vous pouvez facilement générer de nouvelles listes.

Comment créer un schéma de procédé

Exemples de schéma de procédé

Les exemples de schéma de procédé suivants ont été établis avec le logiciel Edraw. Ces diagrammes sont parfois appelés comme schéma PFD.

Avandages de schéma de procédé

Le Schéma de procédé fournit une représentation visuelle de l'équipement de procédé industriel est interconnecté par un système de canalisations. Il a les six avantages suivants.

1. Donner à chacun une compréhension claire du processus;

2. Afficher la base de la conception des installations indiquant matières premières, produits et principaux taux courants d'écoulement et les conditions d'exploitation;

3. Aider à identifier la portée du processus;

4. Faciliter le travail et la communication d'équipe;

5. Afficher en graphique la disposition des équipements majeurs, les lignes de traitement et les principales boucles de régulation;

6. Améliorer les services publics qui sont utilisés en permanence dans le processus.
