Symboles de pompe de schéma P&ID et leur utilisation

Les symboles de pompe prétraités représentent la pompe, le diaphragme actionné par air, la pompe centrifuge, la pompe chimique, la pompe froide, la pompe à membrane, la pompe horizontale, la pompe à huile, la pompe à vide, la pompe verticale, etc. Les symboles vectoriels aident à élaborer des diagrammes et des documents P&ID précis et de qualité de présentation.

De la bibliothèque de symboles de pompe P&ID, vous obtiendrez une grande variété de symboles de pompes P&ID de haute qualité. Ces symboles sont de grandes ressources lorsque vous créez des tuyauteries et un diagramme d'instrumentation. Ici, vous aurez une vue d'ensemble des symboles sur leur apparence et comment les utiliser dans les schémas.

Télécharger Version Windows Version Mac Version Linux

Symboles de pompes

Une grande diversité de symboles de pompes est incluse dans la bibliothèque d'Edraw pour des buts et des thèmes différents. Vous trouverez la pompe, la pompe à air, le diaphragme actionné par air, la pompe centrifuge, la pompe chimique, la pompe classique, la pompe froide, la pompe à membrane, la pompe à bride, la pompe à haut volume, la pompe horizontale, la pompe motrice mag, la pompe à huile, la pompe à vide Pompe à eau brute, pompe à piston, etc.

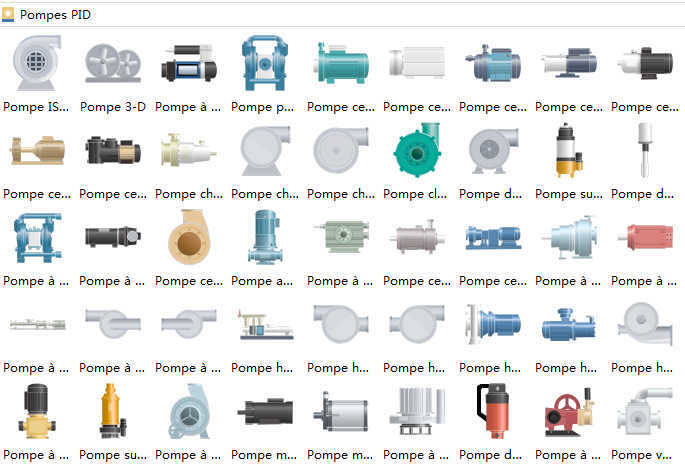

Symboles de pompes de schéma P&ID

Un guide pour créer un schéma P&ID

Pompe

est un dispositif pour soulever, comprimer ou transférer des fluides.

Pompe centrifuge

est une pompe à rotor à grande vitesse dont les pales jettent l'eau vers l'extérieur.

Pompe chimique

est une unité de pompage montée sur patins utilisée pour alimenter des produits chimiques dans l'huile de puissance afin de réduire la corrosion dans le système et pour aider à l'enlèvement d'eau lorsque l'huile de puissance et l'huile bien produite atteindre le réservoir de lavage au sol.

Pompe à diaphragme

est une pompe qui utilise un diaphragme pour isoler les pièces de fonctionnement du liquide pompé dans une pompe à membrane actionnée mécaniquement ou à partir d'un fluide hydraulique dans une pompe à membrane actionnée hydrauliquement.

Pompe à vide

est un compresseur pour évacuer l'air et les gaz non condensables à partir d'un espace qui doit être maintenu à une pression inférieure à la pression atmosphérique.

Comment utiliser les symboles de pompe

Où trouver les symboles?

Démarrrez Edraw, choisissez la catégorie Automatisation Industrielle, et double cliquez sur le modèle Génération utilité P&ID pour démarrer une nouvelle page de dessin. Cette bibliothèque de symboles de pompe s'ouvrira automatiquement à gauche du canevas avec d'autres bibliothèques.
Si votre Edraw est déjà ouvert, vous pouvez également cliquer sur le bouton de la bibliothèque en haut à gauche et naviguer Automatisation industrielle ->Pompes PID.

Faire glisser et déposer les symbols

Lorsque vous avez réussi à accéder aux symboles, vous pouvez maintenant glisser et déposer les symboles requis sur la toile.

Taille évolutive

Vous êtes autorisé à escalader la forme à n'importe quelle taille sans perte de la résolution d'affichage. Il n'y a plus d'image floue.

Modifier la taille de symbole de pompe

Couleur modifiable

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.

Conseils:

Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.

Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.

Modifier la couleur de symbole de pompe

Forme séparable

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.

symbole de pompe séparables

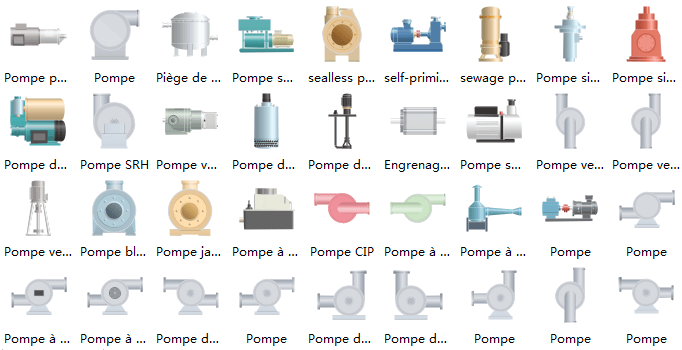

Autres symboles de pompe P&ID

Plus de symboles de pompe sont fournis pour répondre aux différentes exigences de dessin.

Autres symboles de pompe P&ID

Utiliser les symboles de pompe pour créer des schémas tuyauterie et instrumentation

Les échantillons ci-dessous sont créés à l'aide des symboles de pompe P&ID Edraw. Vous pouvez découvrir plus d'exemples de schéma P&ID, et apprendre à utiliser les symboles efficacement. Grâce à nos symboles P&ID prédéfinis, il n'y aura aucune difficulté pour les utilisateurs à créer des schémas tuyauterie et instrumentation et des schémas de procédé.
