Une grande collection de symboles logistiques de schéma P&ID sont pré-dessinés dans la bibliothèque de symboles Edraw. Basé sur la qualité avancée et une collection complète de symboles, il offre une commodité exceptionnelle dans la fabrication de tuyauterie et des schémas tuyauterie et instrumentation et des schémas de procédé.
Symboles logistiques

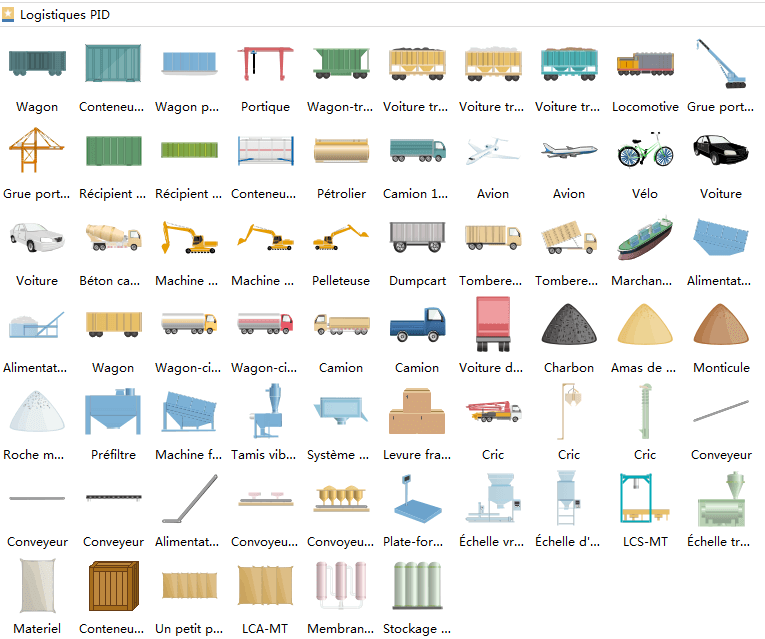

L'image suivante montre une capture d'écran de la bibliothèque de symboles logistiques d'Edraw. Il a une collection complète de formes vectorielles de logistique de P&ID. Vous trouverez des wagons, des wagons-porteurs, des grues à portique, des wagons-trémies, des locomotives, des grues portuaires, des conteneurs-citernes, des pétroliers, des avioniers, des emballeurs, des transporteurs, des chargeurs, des tombereaux, des camions à bennes basculantes, etc.
est une voiture de chemin de fer qui est fermée et généralement utilisée pour transporter le fret général.
Comment utiliser les symboles logistiques
Ce groupe de symboles se trouve dans la catégorie Automatisation industrielle. Lorsque vous démarrez un modèle de dessin de Distribution P&ID, la bibliothèque de symboles s'ouvre automatiquement. Faites glisser et déposez une forme sur le canevas pour commencer à dessiner.
Les formes que vous avez sont des formes vectorielles, qui sont hautement personnalisables.
Forme évolutive
Les formes sont autorisées à l'échelle vers le haut et vers le bas sans perte de la résolution d'affichage. Il n'y a plus d'image floue.
Couleur modifiable

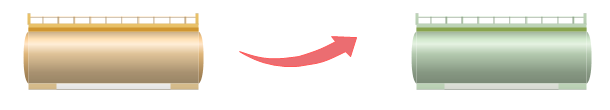

Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème.
Conseils:
Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées.
Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement.
Forme séparable

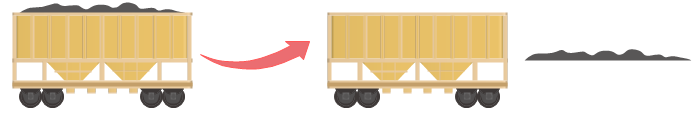

Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil.
Utilsier les symboles logistiques pour concevoir un schéma P&ID
Pour vous aider à mieux comprendre les symboles de tuyauterie et d'instrumentation, vous pouvez cliquez pour voir les page d'exemples de schéma P&ID et d'exemples de schéma de procédé de voir un large éventail d'exemples.
