Diagramme de réseau Edraw est idéal pour les ingénieurs de réseau et les concepteurs de réseaux qui ont besoin de dessiner des diagrammes de réseau local.
Vue d'ensemble de technologies de réseau local
Réseau local (LAN) est un réseau de communications de données reliant les terminaux, les ordinateurs et les imprimantes d'un édifice ou d'autres zones géographiquement limitées. Ces dispositifs peuvent être reliés par des câbles filaires ou des liens sans fil. Ethernet, Token Ring et LAN sans fil utilisant IEEE 802.11 sont des exemples de technologies LAN standard.
Ethernet est la technologie LAN la plus couramment utilisée . Technologie de Token Ring est encore utilisée par certaines entreprises. FDDI est parfois utilisé comme une épine dorsale Ethernet interconnexion LAN ou LAN Token Ring. WLAN IEEE 802.11 utilisant des technologies est en train de devenir la nouvelle technologie de réseau local de premier plan pour sa mobilité et fonctionnalités faciles à utiliser.
Réseau local pourrait être interconnecté utilisant le réseau WAN ou le réseau MAN. Les technologies WAN communs incluent TCP / IP, ATM, Frame Relay, etc. Les technologies MAN ommunes comprennent SMDS et 10 Gigabit Ethernet.
Les réseaux LAN sont traditionnellement utilisés pour connecter un groupe de personnes qui sont dans la même région. Cependant, le groupe de travail sont de plus en plus distribués géographiquement dans l'environnement de travail d'aujourd'hui. Là, les technologies LAN virtueles (VLAN) sont définies pour les personnes dans les différents endroits de partager la même ressource de réseautage.
Les protocoles de réseau local sont pour la plupart à couche liaison de données (couche 2). IEEE est la principale organisation de définir la plupart des protocoles LAN.
Logiciel de diagramme de réseau LAN
Diagramme de réseau Edraw est idéal pour les ingénieurs de réseau et les concepteurs de réseaux qui ont besoin de tirer des diagrammes WAN. Il avait défini certains symboles WAN communément utilisés dans la création de diagramme WAN. Il suffit de glisser et déposer des formes pré-dessinées représentant les ordinateurs et les périphériques réseau. Double-cliquez pour régler les données d'équipement.
Télécharger gratuitement le diagramme de réseau pour voir tous les exemples
Exemples de technologies LAN
|
|
|
||
| LAN sans fil | LAN à maison | LAN Cisco | ||

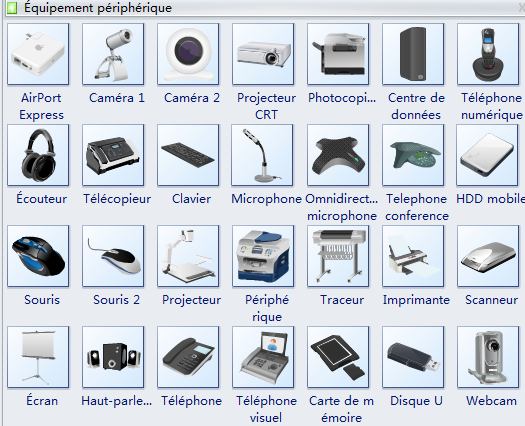

Symboles d'architecture de réseau
Certains symboles de réseau LAN pour l'ingénieur réseau. Edraw fournit une technologie graphique commune pour la cartographie du réseau.
