Logiciel de systèmes du contrôle industriels

Logiciel de systèmes du contrôle industriels

Avec Edraw max, il est très facile de créer des schémas annotés de systèmes électriques industriels. Les modèles de systèmes du contrôle industriels vous permettent de documenter les systèmes électriques industriels.

Cliquez ici pour télécgarger gratuitement le Logiciel de systèmes du contrôle industriels.

Après avoir fini le téléchargement, vous pouvez utiliser les modèles intégrés pour créer et présenter votre diagramme de système de contrôle industriel en peu de temps. Il contient des formespour les machines rotatives, semi-conducteurs, commutateurs, relais, et transformateurs.

Systèmes de contrôle industriels

Utilisez les symboles de systèmes de contrôle industriels pour créer des diagramme de systèmes facilement à l'aide des symboles et des modèles. Les modèles associés incluent une grande quantité d'éléments électriques et électroniques.

Par exemple, les modèles des éléments fondamentaux comprennent des éléments électroniques tels que les résistances, les condensateurs et les inductances. La bibliothèque Équipement rotatif et Fonction mécanique comprend des moteurs complets et des composants automobiles tels que les champs. Vous pouvez également trouvez des autres bibliothèque, y compris des commutateurs, des relais, des connecteurs, des transformateurs, des enroulements et des chemins de transmission.

Chemin de transmission

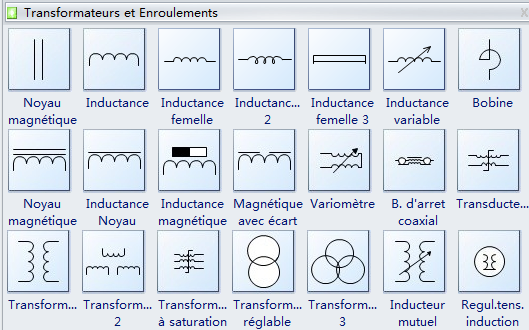

Transformateurs et Enroulements

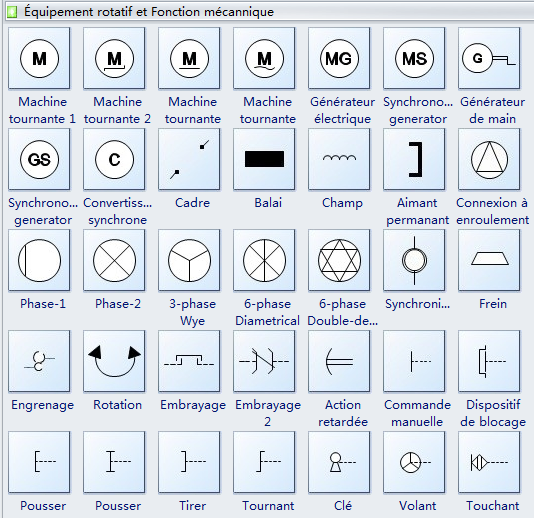

Équipement rotatif et Fonction mécanique

Bornes et Connecteurs

Commutateurs et Relais
