Un tutoriel simple vous aide à dessiner un diagramme de modèle de base de données pour la conception de votre diagramme et vos possibilités de compréhension et de travail augmenteront avec notre diagramme de modèle de base de données.
Est-on besoin d'un bon outil pour créer rapidement et facilement un diagramme pour le modèle de flux de données? Est-on besoin d'un bon outil de diagramme de base de données pour créer rapidement et facilement les diagrammes d'entité relation UML, diagrammes de base de données SQL, diagrammes de base de données ERD et diagrammes de base de données EA dans un logiciel?
Edraw peut être utilisé pour créer rapidement une grande rage de schémas de base de données: Chen-ERD, Express-G, diagramme de modèle de base de données, Martin ERD,
diagramme ORM, flux de données et diagramme de flux de processus, diagrammes ER, et diagrammes UML etc.
Ce tutoriel simple illustrera Comment tracer un diagramme de modèle de base de données avec l'édition professionnelle de Edraw max.
Comment tracer un diagramme de modèle de base de données

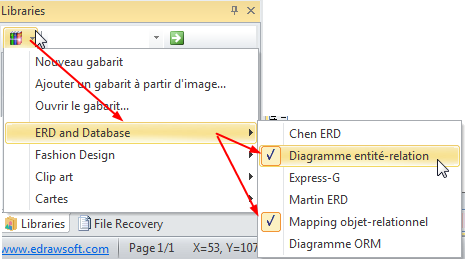

Vous pouvez choisir d'utiliser le diagramme simple et les formes de dessin simples pour dessiner vos diagrammes de modèle de données, mais comme il est un modèle spécial pour diagrammes de modèle de données, nous nous pencherons sur ci-dessous en première. Ouvrez le modèle de l'entité-association et le modèle de relation d'objet dans la catégorie de ERD et celle de données de base. Pour un démarrage rapide, dans le menu de gabarits, pointez à ERD&Base de données, et puis cliquez sur Entité-association et Objet-relationnel.
Voici ce que votre écran ressemble à ce point:

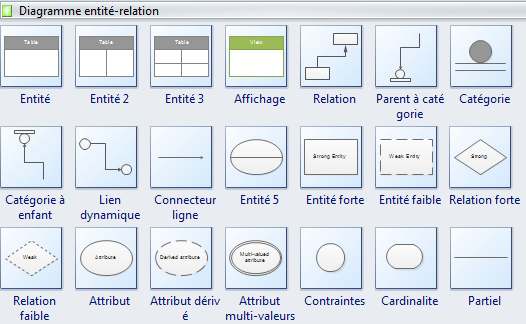

Modèle de l'entité-association
Avec le modèle de diagramme de modèle de donnée, vous pouvez créer un nouveau modèle de diagramme de modèle de donnée en utilisant soit l'relationnelle soit le concept de modélisation relationnel soit le concept de modélisation objet-relationnel. Utilisez les Symboles de l'entité-association de modéliser des bases de données. Le modèle de l'entité-association comprend l'entité, la relation, l'affichage, la catégorie et le lien dynamique.

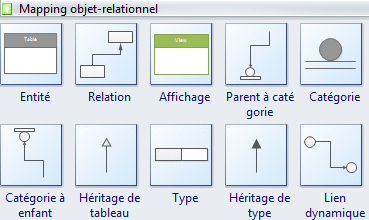

Modèle de relation d'objet
Utilisez les formes objet-relationnel, qui ont des formes supplémentaires pour travailler avec les types, pour modéliser des bases de données. Le modèle de relation d'objet comprend l'entité, la relation, le type, la catégorie à la relation de l'enfant, l'affichage, la catégorie et le lien dynamique.
Ensuite, vous pouvez ajouter des formes par faire glisser deux formes des modèles ci-dessus ou utiliser des outils de dessin ci-dessus.
La forme de l'entité ressemble à une cellule Excel et vous pouvez la redimensionner et éditer chaque cellule.
-
Déplacer ou redimensionner la poignée de sélection verte pour redimensionner une forme.
-
Double-cliquez sur la forme pour ajouter du texte associé à une forme.
-
Pour ajouter un test indépendant, cliquez sur l'icône de l'outil Texte - et cliquez sur le diagramme où vous voulez placer le texte.

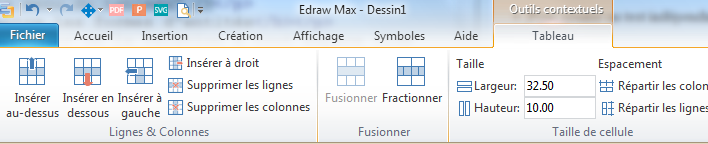

Lorsque la forme de l'entité est sélectionnée, vous pouvez utiliser le menu contextuel du tableau pour ajouter une nouvelle ligne ou colonne. Ou de cracher et de fusionner les cellules.
Créer un association entre les formes d'entités
Glissez et déposez le connecteur de la relation à tout espace vide dans le diagramme de modèle de base de données. Notez qu'il apparaisse comme une flèche. Vous pouvez modifier le style de flèche dans la boîte de dialogue de configuration du trait. Faites glisser une extrémité de l'outil Point de connexion à partir duquel sur la première forme jusqu'à un celui situé sur la seconde forme. Les paramètres de point de connexion deviennent rouges lorsque les formes sont reliées. C'est un repère visuel important. Vous pouvez faire glisser les poignées vertes pour essayer de repositionner les points de connexion dans la position souhaitée.
Exemple de diagramme de modèle de base de données
La figure ci- dessous diagramme entité-association montre un modèle de base de données de diagramme ER d'affaires. Le diagramme de modèle de base de données se compose de cinq tableuax et quatre relations parent-enfant. Soyez sûr que vous comprenez pleinement.
Partager le diagramme de modèle de base de données
Lorsque vous remplissez le diagramme de modèle de base de données, vous pouvez l'enregistrer en tant que fichier de projet de révision ultérieure. Vous pouvez l'imprimer ou l'exporter dans le html, pdf, SVG, format png transparent. Vous pouvez également exporter vers MS Word, Excel ou PowerPoint en un seul clic.
