Comment tracer un schéma électrique

Le schéma électrique est une représentation graphique de circuits électriques montrant comment les différents éléments de circuit sont connectés les uns aux autres. Les éléments de circuit sont représentés dans un schéma électrique par des symboles de circuits conventionnels, tandis que tous les symboles sont reliés par des lignes droites qui représentent des fils électriques.

1. Commencer avec les modèles pré-dessinés:

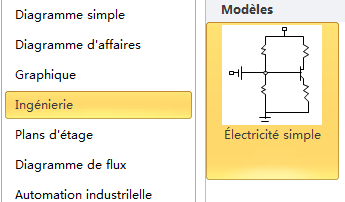

Les modèles de schéma électrique vous aident à dessiner rapidement votre schéma électrique avec des symboles intégrés de shémas électriques. Cliquez sur le modèle dans la catégorie Ingénierie dans la page de démarrage et double cliquez sur cette icône, une page de dessin vierge ouvrira. Avec de nombreuses formes pré-dessinées du schéma électrique telles que les commutateurs, les circuits, les semi-conducteurs, les relais, les chemins et les tubes de transmission, la réalisation du schéma électrique devient très facile.

2. Utiliser les légendes des symboles électriques normalisés:

Pour pouvoir comprendre votre plan vous allez devoir adopter un style de légende. Cette légende sera composée de symboles qui seront reportés sur votre plan électrique de maison afin de pouvoir ensuite déterminer la liste de l'appareillage ainsi que le nombre de circuits.

La documentation détaillée des symboles électriques nous offre un ensemble de symboles pour créer des schémas électriques, les symboles électriques simples tels que la prise de terre, la batterie, la source de courant, l'accumulateur, le fusible, l'électrode, la résistance, l'atténuateur, le contact, l'antenne, le diode et etc sont tous compris dans le présente document. Ces symboles sont destinés à définir l'implantation de vos équipements électriques sur votre plan architectural de maison, logement et autres bâtiment domestique. Vous pouvez les téléchargers gratuitements pour réaliser vos travaux d'éléctricité!

L'image ci-dessous est une partie des légendes des symboles électriques normalisés.

Edraw permet aux utilisateurs de créer des schémas électriques simples professionnels avec un minimum d'effort. Il dispose d'une interface simple et conviviale avec des commandes faciles pour les formes.

3. Dessiner avec les étapes simples:

1. Dans le menu Fichier, pointez sur Nouveau, puis sur Ingénierie et double cliquez sur l'un des modèles électricité simple.
2. Naviguez-vous au volet de la bibliothèque à gauche de la page de dessin. Faites glisser des formes électriques simples à partit de la bibliothèque Génie électrique à la page de dessin.
3. Utilisez des conduites d'électricité pour relier les symboles pour réaliser un schéma électrique complet.

• Faites glisser un fil à partir du groupe de chemin de transmission sur la page de dessin. Placez une extrémité avec une forme. Les points de connexion (bleu x) apparaîtront sur la forme. Vous pouvez vous connecter avec n'importe quel point de connexion que vous voulez. Lorsque le noeud terminal devient rouge, cela signifie qu'il est collé à la forme.
Remarque: Si vous avez besoin, le point de connexion peut être créé par l'outil Point de connexion sous l'onglet Accueil.
• Faitez glisser un autre point terminal à une autre formes ci-desssu.
• Style de conduite d'électricité est changeable si vous avez besoin d'avoir une largeur spéciale ou une flèche orientationnelle. Retournez à l'onglet d'accueil, cliquez sur le bouton Trait pour définir le style de conduite d'électricité.

4. Imprimer: Quand un schéma électrique simple est fait, il est facile de l'imprimer et de le partager avec d'autres personnes. Sous l'onglet Fichier, pointez sur Imprimer pour définir les options d'impression. Vous pouvez modifier les paramètres avec moins de clics et de voir l'aperçu avant l'impression en temps réel.

5. Exporter: Edraw offre un soutien pour l'exportation de votre diagramme en divers formats, y compris Microsoft Office, PDF, et bien d'autres formats graphiques. Dans le menu Fichier, pointez sur Exporter et Envoyer pour les options d'exportation.

Les exemples de schéma électrique sont prêts à utiliser en format vectoriel pour vos propres dessins. Vous pouvez les téléchargers gratuitements pour réaliser vos travaux d'éléctricité!

Des semi-conducteurs dopés différemment peuvent être mis en contact afin de créer des jonctions, permettant de contrôler la direction et la quantité de courant qui traverse l'ensemble. Cette propriété est à la base du fonctionnement des composants de l'électronique moderne : diodes, transistors, etc. L'image ci-dessous est un exemple de semi-conducteur électronique.

Un répondeur (téléphonique) est un équipement électronique dont le but principal est de répondre de façon automatique à un appel téléphonique à la place d'un utilisateur1. Un répondeur s'enclenche automatiquement lorsqu'un utilisateur est absent ou souhaite pas répondre. L'image ci-dessous est un exemple de répondeur trois-voies.
