Notation de Modélisation de Processus - Diagramme BPMN

Business Process Modeling Notation (BPMN) est une représentation graphique pour la spécification des processus d'affaires dans un flux de travail. BPMN est définit comme un diagramme de processus d'affaires, qui est essentiellement une technique d'organigrammes adaptés pour créer des modèles graphiques d'opérations de transformation de l'entreprise. L'objectif principal de BPMN est de fournir une notation qui est compréhensible pour tous les utilisateurs des analystes d'affaires - ils créent les premières ébauches des processus et les développeurs techniques chargés de la mise en œuvre de la technologie qui va effectuer ces processus. Et enfin, il est également un diagramme pour les personnes d'affaires qui permettront de gérer et de surveiller ces processus.

Outil pour la création de diagramme BPMN - Edraw

Edraw Max a des outils pour le rendre facile pour créer la notation de modélisation de processus d'affaires de qualité professionnelle. Le diagramme de processus d'affaires d'aspect professionnel facilitera la compréhension des collaborations de performance et les transactions commerciales entre les organisations. Cela permettra d'assurer que les entreprises peuvent se rendre compte d'elles-mêmes et les participants dans leurs entreprises permettra aux organisations d'adapter aux nouvelles circonstances d'affaires interne et B2B rapidement. Il peut également exporter au format PDF, PowerPoint, Word et graphiques.

Cherchez-vous pourquoi Edraw est le logiciel le plus facile de modélisation de processus. Téléchargement gratuit du logiciel BPMN et voir tous les exemples.

Configurations Requises

Fonctionne sur Windows 7, 8, 10, XP, Vista et Citrix.

Fonctionne sur Windows 32 et 64 bit.

Fonctionne sur Mac OS X 10.2 ou plus tard.

Fonctionne sur Linux.

Commencer à créer un Diagamme BPMN

Créer un diagramme BPMN d'aspect professionnel à partir d'exemples et de modèles de BPMN avec Edraw. Ensuite, vous pouvez utiliser les modèles de BPMN pour créer et présenter vos processus d'affaires en quelques minutes.

Le Diagramme de Processus d'Affaires est constitué d'un ensemble d'éléments graphiques. Ces éléments permettent le développement des diagrammes simples des processus d'affaires qui vous semblera familier à la plupart des analystes d'affaires. Les éléments ont été choisis pour se distinguer les uns des autres et d'utiliser des formes qui sont familiers à la plupart des modélisateurs. Edraw utilise les éléments de symboles standards afin que le lecteur d'un diagramme BPMN peut facilement reconnaître les types de base d'éléments et de comprendre le diagramme. Les quatre catégories de base des éléments sont des objets de flux (événement, activité, passerelle), couloirs de nage, artefacts et connecteurs. Cliquez sur Création de diagramme BPMN pour plus d'informations.

Vous pouvez également avoir une étude complète en visitant: Tuoriel vidéo - Comment créer un diagramme BPMN.

Symboles de diagramme BPMN

Dans la page de démarrage, vous pouvez sélectionnez le Modèle de diagramme BPMN dans la catégorie de Diagramme de flux. Avec la bibliothèque de formes pré-dessinées dans ce logiciel de processus d'affaires, l'outil BPMN vous aidera à créer et à partager des diagrammes d'aspect professionnel avec la facilité du glisser-déposer. Les formes de diagramme BPMN comprennent Début, Intermédiaire, Flux de message, Association, Événement, Message, Erreur et Liens.

La couleur d'arrière-plan et de la ligne de tous les symboles peuvent être modifiés. Vous pouvez également modifier le style de bordure et la police. Il est facile d'insérer le logo de votre société ou d'autres symboles.

Comment dessiner un diagramme BPMN

Les formes BPMN suivantes sont des formes d'événements BPMN couramment utilisés. Un événement est représenté par un cercle est quelque chose qui "arrive" au cours d'un processus d'une affaire.

Ces événements affectent le flux du processus et ont généralement une cause (déclencheur) ou un impact (résultat). Les événements sont des cercles avec des centres ouverts pour permettre aux marqueurs internes de différencier les déclencheurs différents ou des résultats. Il y a trois types d'événements, basés sur le temps qu'ils affectent le flux: Début, Intermédiaire, et Fin (voir les figures du gauche à droite, respectivement).

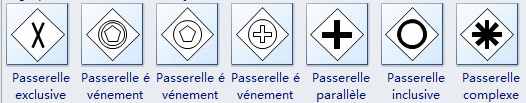

Une passerelle est représentée par une forme familière en diamand (voir les figures du gauche à droite) et elle est utilisée pour commander la divergence et la convergence de la séquence de flux. Par conséquence, elle va déterminer les décisions traditionnelles, ainsi que la bifurcation, la fusion et l'assemblage de chemins. Les marqueurs internes indiquent le type de contrôle du comportement.

Une activité est représentée par un rectangle aux coins arrondis (voir les figures du gauche à droite) et est un terme générique pour le travail que l'entreprise effectue. Une activité peut être atomique ou non atomique (composé). Les types d'activité sont: Tâche et Sous-Processus.

Les objets de flux sont reliés entre eux dans un diagramme pour créer une structure du squelette de base d'un processus d'affaires.

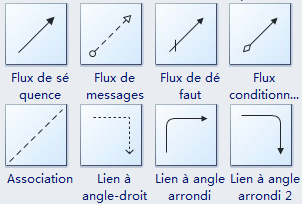

Un flux de séquence est représenté par une ligne continue avec une pointe solide (voir les figures du gauche à droite) et est utilisé pour montrer l'ordre (la séquence) que les activités seront exécutées dans un processus.

Un flux de messages est représenté par une ligne pointillée avec une flèche ouverte (voir les figures du gauche à droite) et est utilisé pour montrer le flux de messages entre deux entités qui les envoient et reçoivent.

Dans le diagramme BPMN, deux Piscines séparées dans le diagramme représentent les deux entités (participants).

Une association est représentée par une ligne pointillée avec une pointe de ligne (voir les figures du gauche à droite) et est utilisée pour associer des informations avec des objets de flux. Le texte et les objets graphiques non-écoulement peuvent être associés aux éléments de modélisation de base.

Exemple de diagramme BPMN

La modélisation de processus suivant utilise le concept de «couloirs» comme un mécanisme pour organiser des activités dans les catégories distinctes visueles pour illustrer les différentes capacités ou responsabilités fonctionnelles. Une galerie d'exemple de diagramme BPMN vous donne accès à une série de diagrammes BPMN bien créés à la fois pour les concepteurs BPMN nouveaux et expérimentés. Tous les exemples sont en format vectoriel, disponible pour télécharger et redessiner.
