Simbología electrónica digital
Los siguientes símbolos electrónicos digitales muestran algunos símbolos analógicos estándar para diseños lógicos analógicos y digitales, como inversor, búfer, reloj, generador de funciones, amplificador, convertidor, puerta lógica, flip-flop, símbolo analógico, símbolo digital, punto lógico negativo, elemento de retardo, puerto de E/S, formas de onda de señales, integrador y multiplicador, etc.
Símbolos electrónicos digitales estándar para el diagrama de circuito digital
Cada símbolo de componente eléctrico puede configurarse mediante el icono de operación.

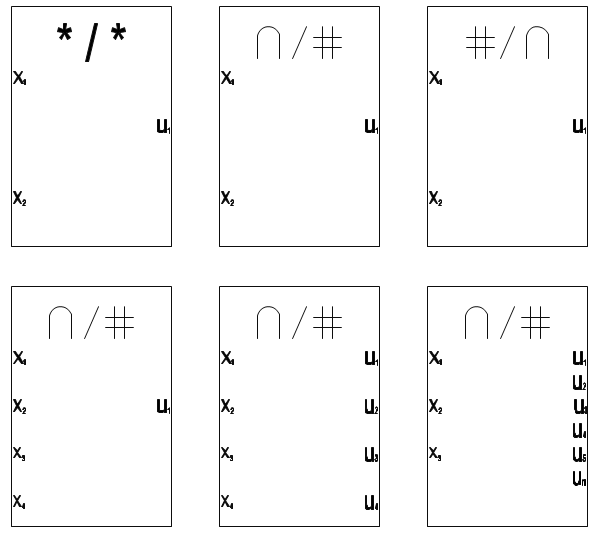

Símbolo de conversión analógico-digital
El diseñador de circuitos puede arrastrar el símbolo del convertidor desde la plantilla al panel y, a continuación, hacer clic en el elemento Configurar chip... artículo.

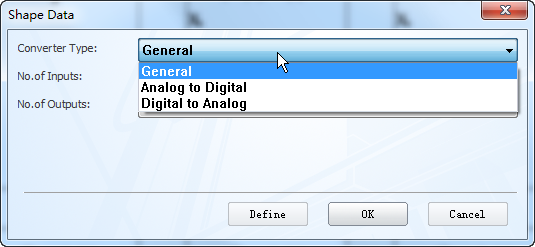

A continuación, el diseñador puede modificar el tipo de convertidor, el nº de entradas y el nº de salidas.
Símbolos de entrada lógica digital

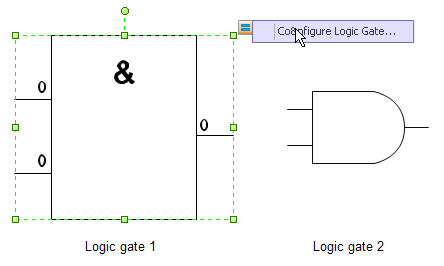

Una entrada lógica digital es un dispositivo idealizado o físico que implementa una función booleana, es decir, realiza una operación lógica en una o más entradas lógicas y produce una única salida lógica. En la plantilla de circuito anterior hay dos símbolos de entrada lógica digital.
Al igual que otros circuitos y símbolos eléctricos, el diseñador también puede configurar la entrada lógica.

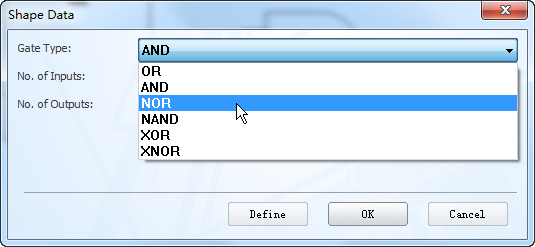

El diseñador puede cambiar el tipo de entrada a OR, AND, NOR, NAND, NAND, XOR o XNOR.
Descarga gratuita de software de diagramas eléctricos
En nuestro software de diagramas eléctricos, puedes utilizar el icono de operación para elegir los símbolos eléctricos adecuados con un solo clic.
