Guía completa de diagrama de red
Diagrama de red, también llamado diagrama de topología o diagrama lógico, es esencialmente un diagrama de flujo que incluye todos los elementos del proyecto de una red y cómo se relacionan entre sí. Creador de diagramas de red te ayuda a dibujar rápida y fácilmente todo tipo de diagramas de red a través de símbolos de diagrama de red masiva.
La definición de diagrama de red
El diagrama de red se utiliza en telecomunicación informática para dibujar un gráfico de una red. Es particularmente útil para ingenieros y diseñadores de redes en la compilación de documentación detallada de la red. Generalmente, un diagrama de red suele consistir en una red que se compone de grupos o sistemas interconectados.
El ámbito de aplicación de un diagrama de red simple puede ser una sola aplicación, una familia de aplicaciones o incluso toda una empresa. También hay otros diagramas de red complicados ampliamente diseñados para cubrir redes domésticas, redes inalámbricas, cableados de red, redes LAN, topología de red, redes de actividad y cableado de red, etc.
Las ventajas del diagrama de red
Los diagramas de red se utilizan para mostrar cómo un gran proyecto o tarea puede descomponerse en una serie lógica de subtareas. Conocer las ventajas de los diagramas de red puede resultarte muy útil, ya que te ofrece otra forma de analizar los proyectos de la empresa.
El diagrama de red puede hacer muchas cosas por ti y algunas de ellas se enumeran a continuación:
- Definir la ruta de un proyecto.
- Determinar la secuencia de tareas que hay que completar.
- Observar la relación entre las actividades.
- Determinar las dependencias.
- Configurar tareas simultáneas.
- Supervisar tu proyecto estableciendo puntos de referencia, hitos o entregables: son marcadores para determinar si tu proyecto va dentro, fuera o detrás de lo previsto.
- Observar la relación entre las actividades.
- Realizar ajustes a medida que se completan las tareas.
- Echar un vistazo amplio a la trayectoria del proyecto y ver claramente las relaciones y dependencias entre tareas.
Pasos para dibujar diagramas de red
Aunque el diagrama de red es bastante sencillo de usar, dibujar un diagrama de red a mano sigue siendo difícil para la mayoría de nosotros. No te preocupes, puedes utilizar el creador de diagramas de red para dibujar rápida y fácilmente un diagrama de red. Lo primero es lo primero, abre Edraw Max, apunta a Nuevo, luego apunta a "Red". En la parte inferior derecha del software, hay un montón de ejemplos de diagramas de red para que elijas. Puedes simplemente editar y personalizar los ejemplos para tu propio uso.
Haz doble clic en las plantillas que necesites en la parte derecha del Software para entrar en la página de dibujo. En la parte izquierda de la página de dibujo, puedes encontrar muchos símbolos de diagramas de red.

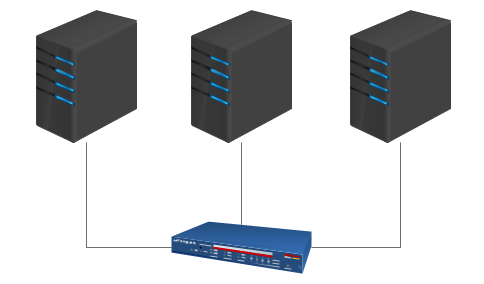

Elige los símbolos que necesites de la biblioteca, arrástralos y suéltalos en la página de dibujo. Utiliza la herramienta conector o línea para conectar estos símbolos
Cuando termines el dibujo, también puedes añadirle fondos para darle un aspecto más atractivo.
Como puedes ver en los pasos anteriores para dibujar diagramas de red, es bastante fácil con la ayuda del creador de diagramas de red. Realmente nos cuesta imaginar por qué alguien rechazaría una herramienta tan maravillosa para dibujar diagramas de red.
