Elektrische Schalter sind entscheidende Komponenten in der Elektrotechnik, die zur Steuerung elektrischer Stromkreise verwendet werden. Sie lassen sich nach ihrer Funktionsweise, Bauart und Anwendung in verschiedene Kategorien einteilen. Diese Analyse beschreibt die wichtigsten Schaltertypen, erklärt ihre technischen Merkmale und zeigt typische Anwendungsbereiche in Haushalt, Industrie, Automatisierung und Sicherheitsanwendungen.

🔧 Typische Anwendungen: Haushaltsgeräte, Lichtsteuerung, Maschinensteuerung

Ein Ein-Aus-Schalter ist die einfachste Form eines Schalters. Er hat zwei Zustände: geschlossen (Ein) und offen (Aus). Diese Schalter werden in nahezu allen elektrischen Systemen eingesetzt, von einfachen Lichtschaltern in Wohnhäusern bis hin zu Steuerungsschaltern in industriellen Maschinen. Mehrpolige Varianten finden sich in Drehstromnetzen oder bei komplexen Laststeuerungen.

• Haushaltsgeräte: Einfache Lichtschalter, Steckdosenleisten, Wasserkocher.
• Industrie: Hauptschalter für Maschinen, Netztrennschalter.
• Energieversorgung: Steuerung von elektrischen Verteilern und Systemen mit hoher Leistung.

Schalter Name

Schalter Symbole

Schalter Erklärung

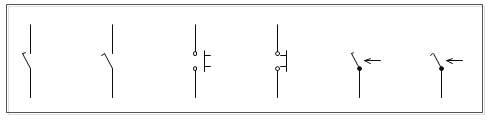

Schalter 1P

Ein einfacher einpoliger Schalter für grundlegende Schaltungen.

Schalter 2P

Schaltet zwei separate Stromkreise gleichzeitig.

Schalter 3P

Wird für dreiphasige Stromsysteme genutzt.

Einpoliger Einschalter (SPST)

Komplexe Steuerkreise mit doppelter Umschaltung.

Zweipoliger Einschalter (DPST)

Ein Hebel betätigt gleichzeitig zwei Einschalter.

🏭 Typische Anwendungen: Wartung und Sicherheit in elektrischen Anlagen, Hochspannungsnetze

Ein Trennschalter dient dazu, elektrische Geräte oder Stromkreise vollständig von der Stromversorgung zu isolieren. Dies ist eine entscheidende Sicherheitsmaßnahme in Industrieanlagen, Kraftwerken und Gebäudeverkabelungen, um Wartungsarbeiten sicher durchzuführen.

• Kraftwerke: Abschaltung einzelner Leitungen für Wartung.
• Industrieanlagen: Isolation von Hochspannungsanlagen.
• Sicherheitstechnik: Notfalltrennung von elektrischen Anlagen zur Gefahrenvermeidung.

Schalter Name

Schalter Symbole

Schalter Erklärung

Trennschalter 1P

Trennung einer einzelnen Phase.

Trennschalter 2P

Doppelte Phasentrennung.

Trennschalter 3P

Trennung dreier Phasen für Drehstromsysteme.

Lasttrennschalter 1P

Trennschalter für Laststromkreise.

⚡ Typische Anwendungen: Gebäudeinstallation, Motor- und Maschinenschutz, Brandschutz

Leitungsschutzschalter sind essenziell für den Schutz von elektrischen Systemen. Sie unterbrechen den Stromkreis automatisch, wenn ein Überstrom oder Kurzschluss erkannt wird, um Schäden und Brände zu verhindern.

• Wohngebäude: Schutz von Steckdosen- und Lichtstromkreisen.
• Industrielle Steuerungen: Vermeidung von Überlastungen in Maschinen.
• Brandschutz: Schutz vor Kabelüberhitzung und elektrischen Bränden.

Schalter Name

Schalter Symbole

Schalter Erklärung

Leitungsschutzschalter 1P

Schutz gegen Überlast oder Kurzschluss.

Thermischer Schutzschalter

Erkennt Überhitzung und unterbricht die Leitung.

🔄 Typische Anwendungen: Notstromversorgung, Beleuchtungssysteme, Signalumschaltung

Umschalter ermöglichen das Umschalten zwischen verschiedenen Strompfaden oder Energiequellen. Sie sind in USV-Systemen (unterbrechungsfreie Stromversorgung), Notstromgeneratoren und alternativen Energiequellen unverzichtbar.

• Notstromanlagen: Automatische Umschaltung zwischen Netz- und Batteriebetrieb.
• Fahrzeugtechnik: Steuerung mehrerer Beleuchtungsmodi.
• Audio- und Videosysteme: Wechsel zwischen verschiedenen Signalquellen.

Schalter Name

Schalter Symbole

Schalter Erklärung

Einpoliger Umschalter (SPDT)

Schaltet zwischen zwei Ausgängen um.

Zweipoliger Umschalter (DPDT)

Schaltet zwei Stromkreise gleichzeitig um.

Zweipoliger Umschalter

Komplexe Steuerkreise mit doppelter Umschaltung.

🏗 Typische Anwendungen: Maschinensteuerung, Fahrstuhltechnik, Heizungs- und Klimasysteme

Stellschalter sind vielseitige Mehrpositionsschalter, die in automatisierten Prozessen und industriellen Steuerungssystemen eingesetzt werden. Sie ermöglichen den Betrieb von Geräten in mehreren Leistungs- oder Geschwindigkeitsstufen.

• Maschinensteuerung: Einstellung von Motorengeschwindigkeit oder Betriebsmodus.
• Gebäudeautomatisierung: Auswahl zwischen Heizungs- oder Kühlmodi in HVAC-Systemen.
• Aufzugssteuerung: Ansteuerung von verschiedenen Etagen oder Fahrmodi.

Schalter Name

Schalter Symbole

Schalter Erklärung

Zwei-Stellungen-Schalter

Zwei feste Positionen, z. B. EIN/AUS.

Drei-Stellungen-Schalter

Drei feste Schaltpositionen.

Vier-Stellungen-Schalter

Vier verschiedene Schaltstufen.

⚙ Typische Anwendungen: Prüfstände, elektrische Testsysteme, Notabschaltung

Ein Kurzschluss-Wahlschalter ist eine spezielle Art von Wahlschalter, der dazu dient, Stromkreise gezielt zu überbrücken oder elektrische Verbindungen kurzfristig herzustellen. Diese Schalter werden vor allem in elektrischen Prüf- und Testsystemen sowie in Notfallschaltungen verwendet.

• Mess- und Prüftechnik: In elektrischen Testsystemen zur schnellen Verbindung und Trennung von Messpunkten.
• Notabschaltung: In industriellen Steuerungen, um im Notfall alle Lasten zu überbrücken oder zu entladen.
• Elektronische Geräte: Zum Testen von Signalwegen in Schaltungen und elektronischen Baugruppen.

Schalter Name

Schalter Symbole

Schalter Erklärung

Positionswahlschalter

Wählt zwischen mehreren Betriebszuständen.

Wahlschalter

Dreht sich zwischen mehreren Schaltoptionen.

Kurzschluss-Wahlschalter

Verbindet oder trennt Stromkreise durch Drehbewegung.

🤖 Typische Anwendungen: Automatisierte Maschinen, Förderanlagen, Robotik

Endschalter sind mechanisch betätigte Schalter, die in Industrieanlagen, Robotik und Transportsystemen als Positionssensoren verwendet werden. Sie helfen Maschinen, Bewegungen zu kontrollieren und Grenzen zu erkennen.

• Robotik: Detektion von Bewegungsgrenzen bei Roboterarmen.
• Förderanlagen: Abschaltung eines Förderbands, wenn ein Objekt das Ende erreicht.
• CNC-Maschinen: Präzise Bewegungskontrolle für automatisierte Bearbeitung.

Schalter Name

Schalter Symbole

Schalter Erklärung

Endschalter

Wird aktiviert, wenn ein Objekt eine Position erreicht.

Endschalter n/o

Normalerweise offen, schließt bei Betätigung.

Endschalter n/c

Normalerweise geschlossen, öffnet bei Betätigung.

🔘 Typische Anwendungen: Steuerpulte, Maschinenbedienfelder, Not-Aus-Schaltungen

Drucktaster werden für manuelle Steuerungen in elektrischen Systemen verwendet. Sie kommen in Maschinensteuerungen, Start-Stopp-Schaltungen und Sicherheitsanwendungen zum Einsatz.

• Maschinenbedienfelder: Aktivierung oder Deaktivierung von Prozessen.
• Not-Aus-Schaltungen: Sofortige Abschaltung von Maschinen in Gefahrensituationen.
• Türöffnungsmechanismen: Elektrische Türöffner in Gebäuden.

Schalter Name

Schalter Symbole

Schalter Erklärung

Taster-Schließer

Schaltet ein, solange gedrückt.

Taster-Öffner

Unterbricht den Strom, solange gedrückt.

Doppeltaster

Steuert zwei Stromkreise gleichzeitig.

📡 Typische Anwendungen: Automatisierung, Sicherheitsüberwachung, Berührungslose Steuerung

Näherungsschalter erkennen Objekte ohne physischen Kontakt. Sie werden in Industriemaschinen, Sicherheitsanlagen und berührungslosen Steuerungen eingesetzt.

• Automobilindustrie: Abstandssensoren für autonomes Fahren.
• Sicherheitsüberwachung: Detektion von Objekten an Eingängen oder Produktionslinien.
• Touchless-Schalter: Hygienische Steuerung von Maschinen in Laboren oder Kliniken.

Schalter Name

Schalter Symbole

Schalter Erklärung

Näherungsschalter

Erkennt Objekte durch elektromagnetische Felder.

Näherungs-Endschalter

Kombiniert Näherungserkennung mit Endschalterfunktion.

💨 Typische Anwendungen: Heizungs-, Lüftungs- und Klimaanlagen (HVAC), Wassersysteme

Strömungsschalter erkennen den Fluss von Gasen oder Flüssigkeiten und schalten Systeme automatisch basierend auf dem Flusszustand.

• Wassersysteme: Automatische Pumpensteuerung basierend auf Wasserfluss.
• Heizungs- und Klimaanlagen: Steuerung von Luft- und Flüssigkeitszirkulationen.
• Brandschutzanlagen: Erkennung von Wasserfluss in Sprinklersystemen.

Schalter Name

Schalter Symbole

Schalter Erklärung

Durchflussschalter

Erkennt Flüssigkeitsströmungen.

Gasdurchflussschalter

Erkennt Gasströmungen.

⏳ Typische Anwendungen: Maschinenlaufzeiten, Beleuchtungssysteme, Motorensteuerung

Zeitverzögerungsschalter verzögern das Ein- oder Ausschalten eines Stromkreises, um elektrische Systeme zu optimieren.

• Maschinensteuerung: Nachlaufsteuerung für industrielle Prozesse.
• Automatische Beleuchtung: Verzögertes Ausschalten zur Energieeinsparung.
• Lüftungssysteme: Steuerung von Nachlaufzeiten für Belüftungssysteme.

Schalter Name

Schalter Symbole

Schalter Erklärung

Einschaltverzögerung

Schaltet nach einer Verzögerung ein.

Ausschaltverzögerung

Schaltet nach einer Verzögerung aus.

Einschaltverzögerung 2

Offen, bis die Verzögerung abläuft

Ausschaltverzögerung 2

Geschlossen, bis die Verzögerung abläuft

🔄 Typische Anwendungen: Notfallsysteme, Steuerkonsolen, Prüfgeräte

Selbstzurücksetzende Schalter kehren nach der Betätigung automatisch in ihre Ausgangsposition zurück und werden oft in Prüf- und Sicherheitssystemen verwendet.

• Notfallsysteme: Rückstellung von Sicherheitskontrollen nach Betätigung.
• Steuerkonsolen: Temporäre Aktivierung von Maschinenfunktionen.
• Prüfgeräte: Steuerung von Testläufen in Laboren oder Fertigungsstraßen.

Schalter Name

Schalter Symbole

Schalter Erklärung

Feder-Rückstellung

Automatische Rückkehr nach dem Loslassen.

Feder-Rückstellung 2

Stärkere Federwirkung.

Feder-Rückstellung 3

Noch schnellere Rückstellung.
