Anleitung für Beginner - Wie man elektrische Schaltpläne liest

Beim Lesen von Schaltplänen geht es darum, die Symbole und Linien zu erkennen, damit man sieht, wie sie verbunden sind. Um elektrische Schaltpläne lesen zu können, müssen Sie daher die elektrischen Schaltplansymbole kennen und wissen, welche Kabel mit welcher Komponente verbunden sind und wie jede Leitung in einem elektrischen Schaltplan fließt.

Edraw Schaltplan-Zeichnen Software

• Standarde und einfach zu bediente Symbole
• Diagramme erstellen und zeichnen mit Drag-und-Drop
• Exportieren, drucken und teilen in Word, Excel, PPT usw.
• 280+ Arten von Diagrammen
• Kompatibel mit Windows, Mac und Linux
• Datensicherheit auf Unternehmensebene

Kostenlos Testen

Kostenlos Testen

Kostenlos Testen

Kostenlos Testen

Kostenlos Testen

Hier sind einige Standard- und Grundsymbole unterschiedlicher Komponenten für elektrische Schaltpläne.

1. Widerstände sind die grundlegenden Komponenten und Symbole der elektrischen Schaltpläne. Sie werden in der Regel durch Zick-Zack-Linien mit zwei Außen-Klemmen dargestellt.

2. Kondensatoren: Das Symbol mit einer Platte zeigt an, dass der Kondensator polarisiert ist. Ein Pluszeichen kann auch dem positiven Stift des polarisierten Kondensatorsymbols hinzugefügt werden.

3. Induktionen werden in der Regel durch eine Reihe von gekrümmten Spulen dargestellt.

4. Schalter: Der SPST (Einpoliger) ist der einfachste Schalter. Es verfügt über zwei Klemmen mit einer semi-verbundenen Leitung, die den Aktuator darstellt. Schalter mit mehr als einem Hebel können mehr Plätze hinzufügen..

5. Stromquellen haben hauptsächlich zwei Spannungsquellen: DC- oder AC. Sie stellen entweder die Quelle für Gleichstrom (DC) oder Wechselstrom (AC) dar.

6. Digitale Logiken: Standardlogikfunktionen haben eindeutige schematische Symbole wie AND, OR und XOR. Wenn Sie der Ausgabe eine Blase hinzufügen, wird die Funktion negativ und es wird zu NAND und XOR.

Es gibt viele weitere elektrische Schaltplansymbole, die in dieser Liste nicht erwähnt werden. Laden Sie diese Software für elektrische Schaltpläne herunter und erfahren Sie mehr über ihre Verwendung. Sie kann Ihnen beim Lesen on Schemata sehr helfen.

Namen: Zusätzlich zu den Symbolen hat jede Komponente auf elektrischen Schaltplänen einen eindeutigen Namen und Wert, der bei der Identifikation weiter hilft. Komponentennamen sind in der Regel eine Kombination aus einem oder zwei Buchstaben sowie manchmal einer Zahl. Der Buchstabe im Namen bestimmt den Typ der Komponente. Denn der Name jeder Komponente auf einem elektrischen Schaltplan muss eindeutig sein. Wenn Sie mehr als einen Widerstand in einem elektrischen Schaltplan haben, nennen Sie sie R1, R2, R3 und so weiter.

Werte: Werte können helfen, präzise zu definieren, was eine Komponente darstellt. Bei schematischen Komponenten wie Widerständen, Kondensatoren und Induktivitäten sagt uns der Wert an, wie viele Ohm oder Faraden sie haben. Doch bei integrierten Schaltungen kann der Wert nur der Name des Chips sein.

Das Verständnis von der Darstellung von Symbolen und Komponenten ist nur der erste Schritt zum Lesen elektrischer Schaltpläne. Als nächstes müssen Sie ermitteln, wie alle Symbole miteinander verbunden sind und wie Sie ihre Verbindungen identifizieren können.

1. Netze sind Linien, die zeigen, wie Komponenten miteinander verbunden sind.

2. Kreuzung ist, wenn ein Kabel in zwei oder mehr Richtungen geteilt wird. Aber eine Kreuzung bedeutet nur Kabel, die vorbeifahren, aber nicht verbunden sind.

3. Knoten zeigt an, dass Kabel, die diese Kreuzung überqueren, ebenfalls miteinander verbunden sind.

In der folgenden Anleitung erfahren Sie, wie Sie mit der Edraw Diagramm Software einen professionellen Schaltplan erstellen und zeichnen.

Schritt 1. Öffnen Sie ein leeres Zeichenblatt für den Schltplan.

Öffnen Sie EdrawMax und klicken Sie auf Datei > Ingenieurswesen > Elektroingenieurwesen

Fügen Sie die Symbole und Inhalte für den Schaltplan hinzu.

Kostenlos Downloaden

Kostenlos Downloaden

Kostenlos Downloaden

Kostenlos Downloaden

Kostenlos Downloaden

Werbefrei | Keine Malware | unterstützt

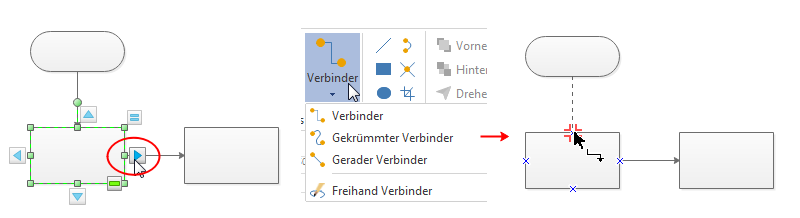

Verbinden Sie die Symbole.

Einfach klicken Sie auf den schließenden Button oder wählen Sie den Verbinder auf der Startseite.

Ändern Sie das Thema.

Klicken Sie auf Seiten Layout, und wählen Sie das Design von integrierten Designs.

Speichern Sie Ihren Schaltplan.

Einfach navigieren Sie zum Menü Datei > Speichern als, dann durchsuchen Sie Ihren Computer und wählen Sie einen Speicherort für das Flussdiagramm.

Wie erkenne und verstehe ich ungewöhnliche oder komplexe elektrische Symbole?

Ungewöhnliche oder komplexe Symbole lassen sich durch die Verwendung von Normen wie IEC 60617 und DIN 40900 identifizieren, die eine standardisierte Darstellung bieten. Online-Ressourcen und Symbolbibliotheken in Softwaretools wie EdrawMax können ebenfalls hilfreich sein. Zudem bieten technische Handbücher und Schulungsmaterialien Erklärungen für spezielle Symbole und deren Anwendungen. Ein systematischer Ansatz besteht darin, Symbole in ihren Schaltungskontext zu setzen, da die umgebenden Komponenten oft Hinweise auf ihre Funktion geben.

Wie wende ich das Wissen praktisch zur Schaltungsentwicklung und Fehlersuche an?

Das theoretische Wissen lässt sich durch praktische Überübungen festigen: Nutzen Sie Messgeräte wie Multimeter und Oszilloskope, um reale Werte mit den Erwartungen aus dem Schaltplan zu vergleichen. Für die Fehlersuche empfiehlt sich eine strukturierte Vorgehensweise: Beginnen Sie an der Stromquelle und arbeiten Sie sich systematisch durch die Schaltung, während Sie jede Verbindung mit dem Schaltplan abgleichen.

Welche häufigen Fehler sollte man beim Lesen von Schaltplänen vermeiden?

Häufige Fehler beinhalten das Verwechseln von ähnlichen Symbolen wie Widerständen und Spulen, das Ignorieren von Verbindungspunkten und Kreuzungen sowie das Missachten der Polarittät von Bauteilen wie Dioden und Kondensatoren. Es ist wichtig, die Legende des Schaltplans zu konsultieren und die Leserichtung des Plans zu beachten. Ein weiterer typischer Fehler ist das Übersehen von Masse- oder Erdungssymbolen, die für die Funktion vieler Schaltungen entscheidend sind.

Wie gehe ich mit komplexen Schaltplänen um?

Bei komplexen Schaltplänen empfiehlt es sich, diese in funktionale Blöcke zu unterteilen, wie z.B. Stromversorgung, Signalverarbeitung und Ausgangsstufen. Nutzen Sie farbliche Markierungen oder digitale Tools wie EdrawMax, um die verschiedenen Bereiche zu visualisieren und die Signalflüsse zu verfolgen. Es hilft, die Schaltung schrittweise zu analysieren und sich auf die Hauptstrompfade zu konzentrieren, bevor man sich den Detailverbindungen widmet.

Gibt es Softwaretools, die beim Zeichnen und Simulieren von Schaltplänen helfen?

Ja, es gibt zahlreiche Softwaretools, die das Erstellen und Analysieren von Schaltplänen erleichtern. EdrawMax ist besonders empfehlenswert, da es eine umfangreiche Bibliothek von elektrischen Symbolen bietet und benutzerfreundliche Drag-and-Drop-Funktionen für das Erstellen von Schaltplänen zur Verfügung stellt. Mit EdrawMax können nicht nur elektrische Schaltpläne erstellt, sondern auch verschiedene Diagrammtypen wie Flussdiagramme und Netzwerkpläne gestaltet werden. Die Software unterstützt den Export in verschiedene Formate und bietet Möglichkeiten zur Zusammenarbeit in Echtzeit, was sie ideal für Teams und Einzelanwender macht, die komplexe Projekte effizient umsetzen möchten.
