Verwendung von Ventilsymbolen in R&I-Fließschemata
Eine Vielzahl von vorgezeichneten R&I-Ventile-Symbole enthalten in Edraw. Sie sind Vollständig editierbar und können Sie diese Symbole für die Erstellung von professionellen und gut aussehenden R&I-Fließschemen verwenden.
Kostenloser Download der Software und alle Beispiele sehen

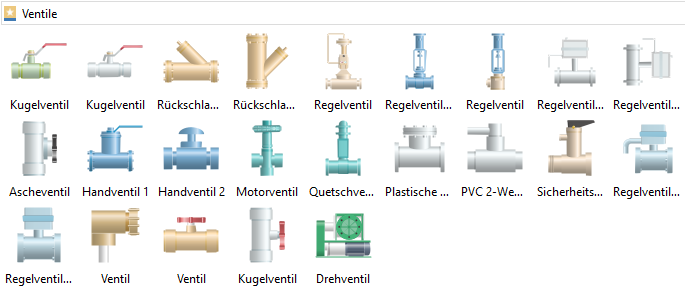

Ventile Symbole
Finden Sie hier umfassende Ventile-Symbole mit einer Vielzahl von Stilen und Funktionen, einschließlich Kugelhahn, horizontale Rückschlagventile, vertikale Rückschlagventile, Regelventil, Flansch, usw.
Kugelhahn ist eine Form der Drehstellventile, die eine hohle, perforierte und drehbare Kugel nutzt, um Flüssigkeitsströmung zu steuern.
Rückschlagventil ist ein Ventil, das normalerweise Flüssigkeit nur in eine Richtung fließen kann.
Motorventil ist ein Ventil mit Motor, die dem Zweck des vollständigen Öffnens oder des vollständigen Schließens in Rohrleitungen erfüllen.
Regelventil wird verwendet, um die Bedingungen durch volles oder partielles Öffnen oder Schließen in Reaktion Signale aus Controllern, deren Wert durch Sensoren bereitgestellt wird, die Änderungen unter solchen Bedingungen überwachen, zu kontrollieren.
Quetschventil ist voll langweilen oder voll portierten Typ des Regelventils, das ein schmerzhafte Wirkung verwendet, um Flüssigkeitsströmung zu behindern.
Verwenden der R&I-Symbole
Diese Gruppe von Symbolen finden Sie in der Kategorie Industrielle Automation. Wenn Sie eine Zeichnungsseite für Prozess R&I-Fließschema starten, wird die Bibliothek sich auf der linken Seite der Leinwand öffnen.
Die Formen sind Vektorgrafiken, die hochgradig anpassbar sind.

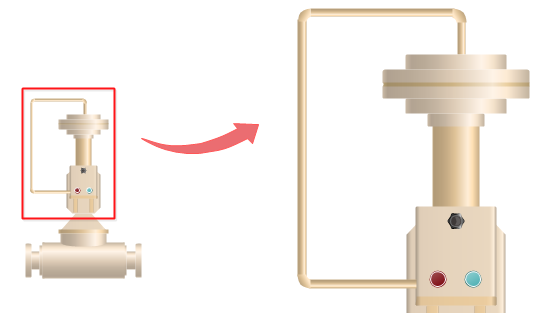

Form skalieren
Sie können sie Formen auf eine beliebige Größe ohne Verlust der Klarheit skalieren. Keine Unschärfe Bild.

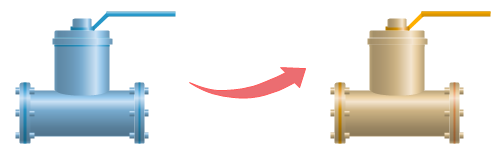

Farbe ändern
Sie können die Farbe nach Ihrer Wünsch ändern.
Hinweis:
- Um die Farbe für einen Teil der Form zu ändern, müssen Sie zuerst die Sub-Form auswählen.
- Oder Sie können die Form zuerst Gruppierung aufheben (Start-Menü, und klicken Sie auf Gruppierung aufheben), und ändern Sie die Farbe für jede Sub-Form frei.

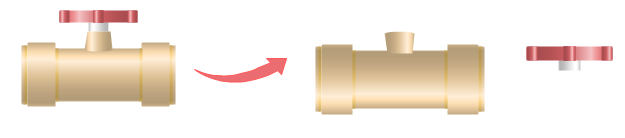

Form trennen
Sie sind in der Lage, die Zeichnungskomponenten zum Erstellen der neuen Symbole zu ziehen. Um dies zu tun, müssen Sie zuerst Gruppierung klicken, und dann wählen Sie auf Gruppierung aufheben.
R&I-Vorlagen
Einige Beispiele stehen zur Verfügung, um zu veranschaulichen, wie die Symbole verwendet werden. Jedermann kann ähnliche Rohrleitungen/ Instrument-Diagramme mit keine Berufserfahrung erforderlich machen.
|
|
|
|
| Stromerzeugung | Trocknungsanlage | Schwefelsäure | Mörtelherstellung |
