Schaltplan Symbole - Schaltzeichen für elektronische Bauteile

Elektrische Symbole sind intelligent, industriell und vektorbasiert und sollen die Erstellung von Schaltplänen erleichtern.

Jetzt einen Schaltplan erstellen Jetzt einen Schaltplan erstellen Jetzt einen Schaltplan erstellen Jetzt einen Schaltplan erstellen Mehr erfahren
Verfügbar für Windows, Mac, Linux und Web. Alle Optionen >>
> Schaltplan Symbole > Schaltplan Symbole - Schaltzeichen für elektronische Bauteile
author
Geschrieben von Daniel | 2024-11-01 10:38:25
Die standarde und einfach zu bediente Schaltzeichen liegt im Schwerpunkt, um einen professionellen Schaltplan zu erstllen. In der Software sind Tausende Symbole für elektronische Bauteile vorbereit, nur Drag & Drop zu verwenden, sie sind total intelligent und vektor.

Das Schaltplan Programm wurde von Edraw Diagramm Software in 6 Schaltplan Typen verteilt, die Symbole jedes Typ verschiedet sich, folgend nennt einige Schaltzeichen als Beispiel zu beschreiben.

Unterschiedliche Schaltzeichen für elektronische Bauteile

Schalter Symbole

Halbleiter Symbole

Übertragungsstrecke Symbole

Prozess-Flussdiagramm Symbole

Erstellen eines Schaltplans

Klemmen und Stecker Symbole

Qualifying Symbole

Rohrleitungs- & Instrumentierungsfließbildern Symbole

Schaltplan Software mit 2000+ elektrischen Schaltzeichen kostenlos download

Edraw Schaltplan Software
  • Standarde und einfach zu bediente Schaltzeichen
  • Drag & Drop-Schnittstelle und einfach zu bedienen
  • Exportieren, drucken und teilen in Word, Excel usw.
  • Verschiedene Schaltplan Vorlagen und Symbole
  • Kompatibel mit Windows, Mac und Linux

Teil 1: Was sind die Schaltplan Symbole

Schaltplan Symbole sind die standardisierte Methode zur Darstellung eines Stromkreises. Sie erleichtern die grafische Darstellung und Umsetzung. Die Schaltplan Symbole repräsentieren verschiedene Bauteile, Geräte und Funktionen in einem Schaltkreis. Sie helfen, die Details eines Schaltplans darzustellen, damit der Ingenieur den Schaltkreis vorab planen kann.

Wenn Sie einen elektrischen Schaltplan entwerfen wollen, aber nicht wissen, wie Sie anfangen sollen, kann EdrawMax Ihnen sehr helfen.

Teil 2: Arten der Schaltplan Symbole

Es gibt eine Vielzahl an Schaltplan Symbolen, darunter allgemeine und historische elektronische Symbole. Benutzer können auch verschiedene Standards wie IEEE, IEC (Internationale Elektrotechnische Kommission), ANSI, JIC und mehr verwenden.

Grundlegende Schaltsymbole
Symbole
Beschreibung
Erdungselektrode
Erdungselektrode

Das Erdungssymbol oder Erdanschluss dient als Schutz vor elektrischem Schock und ist ein Bezugspunkt mit null Potential, von dem aus Elektriker den Strom messen.

Antenne
Antenne

Eine Antenne dient zum Empfang verschiedener Wellen und Signale, einschließlich elektromagnetischer Wellen und elektrischer Signale.

Batterie
Batterie: Einzelzelle

Das Batteriesymbol besteht aus zwei unterschiedlich langen parallelen Linien, die die in Serie geschalteten Zellen einer Batterie darstellen.

Spannungsquelle
Spannungsquelle

Die Quelle liefert die elektrische Energie für ein Gerät; Gleichstrom wird durch Plus- und Minuszeichen, Wechselstrom durch eine Wellenlinie dargestellt.

Sicherung
Sicherung

Eine Sicherung schützt den Stromkreis vor Überhitzung, indem sie den Kontakt bei Überstrom unterbricht; das Verbindungskabel schmilzt bei zu hoher Belastung.

Induktor
Induktor

Ein Induktor oder eine Spule speichert Energie im Magnetfeld zur Nutzung in einem Schaltkreis.

Motor
Motor

Ein Motor wandelt elektrische Energie in mechanische Energie um.

Glühlampe
Glühlampe

Die Glühlampe symbolisiert eine Lichtquelle, die leuchtet, wenn Strom durch sie fließt.

Transformator
Transformator

Ein Transformator ist in Wechselstromkreisen anzutreffen und senkt die Spannung durch magnetische Kopplung.

Koaxialstecker
Koaxialstecker

Ein Koaxialstecker dient als Übertragungsleitung für Hochfrequenz- und Fernsehsignale.

Schalter
Schalter

Verschiedene Schaltertypen wie Einpol-Einschalter, Drucktaster, Dip-Schalter und Relais verbinden oder trennen den Stromkreis je nach Zustand.

Widerstand
Widerstand

Widerstände in einem Schaltplan sehen aus wie wellenförmige Linien und steuern den Stromfluss, indem sie die Spannung teilen.

Kondensator
Kondensator

Ein Kondensator-Symbol zeigt zwei parallele Linien, wobei eine gekrümmt ist; dies deutet auf einen gepolten Kondensator hin.

Diode
Diode

Eine Diode lässt den Strom nur in eine Richtung durch, da sie eine Anode und eine Kathode hat.

Leuchtdiode
Leuchtdiode (LED)

Eine Leuchtdiode strahlt Licht aus, wenn Strom durch sie fließt, dargestellt durch kleine Pfeile im Symbol.

Verwenden Sie alle Arten von Schaltsymbolen zum Erstellen von Schaltplänen!

Mit dem EdrawMax Schaltplan-Designer können Sie mühelos Schaltungen entwerfen. Nutzen Sie verschiedene Symbole und Vorlagen und legen Sie direkt los!

Wechsel zu Mac > Gratis Testen
Wechsel zu Linux > Gratis Testen
Wechsel zu Windows > Gratis Testen

Kabel
Symbole
Beschreibung
Elektrisches Kabel
Elektrisches Kabel

Eine gerade Linie symbolisiert ein elektrisches Kabel oder eine Stromleitung im Schaltplan. Es fungiert als Leiter für elektrischen Strom im Schaltkreis.

Nicht verbundenes Kabel
Nicht verbundenes Kabel

Das Symbol für ein nicht verbundenes Kabel zeigt zwei nicht verbundene Linien im Schaltkreis, dargestellt durch eine Überlappung mit einem Halbkreis.

Verbundenes Kabel
Verbundenes Kabel

Ein verbundenes Kabel symbolisiert die Verbindung zwischen zwei Leitern im Schaltkreis, um Strom von einem Punkt zum anderen zu leiten.

Schalter
Symbole
Beschreibung
Einpol-Einschalter (SPST)
Einpol-Einschalter (SPST)

Ein Einpol-Einschalter (Single Pole Single Throw) dient als Ein-/Ausschalter mit einem einzelnen Schaltkontakt.

Einpol-Umschalter (SPDT)
Einpol-Umschalter (SPDT)

Ein Einpol-Umschalter (Single Pole Double Throw) ermöglicht die Steuerung des Stromflusses in zwei Richtungen.

Double Pole, Single Throw (DPST)
Double Pole, Single Throw (DPST)

Zweipoliger Einschalter. Ein Hebel betätigt gleichzeitig zwei Einschalter.

Double Pole, Double Throw (DPDT)
Double Pole, Double Throw (DPDT)

Zweipoliger Wechselschalter. Ein Hebel betätigt gleichzeitig zwei Umschalter.

Drucktaster (N.O.)
Drucktaster (N.O.)

Ein normalerweise offener (N.O.) Drucktaster muss gedrückt werden, um den Stromkreis zu schließen und Strom fließen zu lassen.

Drucktaster (N.C.)
Drucktaster (N.C.)

Ein normalerweise geschlossener (N.C.) Drucktaster bleibt im geschlossenen Zustand, bis er gedrückt wird, um den Stromkreis zu öffnen.

DIP-Schalter
DIP-Schalter

Ein DIP-Schalter ermöglicht die Auswahl zwischen mehreren Spannungseinstellungen und wird häufig in der Konfiguration von Hardware verwendet.

SPST-Relais
SPST-Relais

Ein Einpol-Einschalter-Relais (Single Pole Single Throw, SPST) verfügt über vier Anschlüsse: zwei für die Steuerung des Stromflusses und zwei für die Spule.

Jumper
Jumper

Ein Jumper ist ein kleiner Metallstecker, der als Ein-/Ausschalter fungiert und häufig zur Konfiguration von Hardware-Geräten verwendet wird.

Lötbrücke
Lötbrücke

Eine Lötbrücke dient als permanenter Schalter. Wenn eine Verbindung verlötet wird, ist sie kurzgeschlossen und muss bei Bedarf wieder entlötet werden.

SPDT-Relais
SPDT-Relais

Ein Einpol-Umschaltrelais (Single Pole Double Throw, SPDT) ermöglicht das Umschalten zwischen zwei Stromkreisen und verfügt über eine Spule sowie gemeinsame, offene und geschlossene Anschlüsse.

Quellen/Netzteilsymbole
Symbole
Beschreibung
Wechselstromquelle (AC)
Wechselstromquelle (AC)

Das Symbol repräsentiert eine Wechselstromquelle (AC), bei der der Stromfluss kontinuierlich seine Richtung ändert.

Gleichstromquelle (DC)
Gleichstromquelle (DC)

Die Gleichstromquelle liefert eine konstante Stromrichtung und wird häufig in Schaltungen als stabiler Stromlieferant genutzt.

Konstante Stromquelle
Konstante Stromquelle

Eine konstante Stromquelle liefert einen gleichbleibenden Stromfluss und wird unabhängig vom Schaltungswiderstand betrieben.

Gesteuerte Stromquelle
Gesteuerte Stromquelle

Eine gesteuerte Stromquelle reguliert den Stromfluss basierend auf einem Eingangsstrom und ist durch ein Kreis- und Pfeilsymbol dargestellt.

Gesteuerte Spannungsquelle
Gesteuerte Spannungsquelle

In einem Schaltkreis symbolisiert eine gesteuerte Spannungsquelle eine quadratische Form mit Plus- und Minuszeichen, wobei die Spannung im Schaltkreis gesteuert wird.

Einzellige Batterie
Einzellige Batterie

Das Symbol einer einzelligen Batterie besteht aus zwei ungleich langen parallelen Linien, die eine einzelne Zelle darstellen.

Mehrzellige Batterie
Mehrzellige Batterie

Eine mehrzellige Batterie wird durch mehrere abwechselnd große und kleine parallele Linien dargestellt, die die Anoden und Kathoden mehrerer Zellen symbolisieren.

Generator
Generator

Ein Generator dient als Spannungs- oder Stromquelle in einer Schaltung und kann flexibel in verschiedene Schaltungstypen integriert werden.

Erdung
Symbole
Beschreibung
Erdung
Erdung

Die Erdung ist ein Potential mit null Volt, das eine Verbindung zur Erde darstellt und als Sicherheitsschicht gegen elektrische Schocks fungiert.

Chassis-Erdung
Chassis-Erdung

Die Chassis-Erdung schützt vor elektrischem Schlag, indem sie eine Barriere zwischen Benutzer und Stromkreis schafft.

Gemeinsame Erdung
Gemeinsame Erdung

Eine gemeinsame Erdung ist ein willkürlich gewählter Referenzpunkt, der im Verhältnis zum Erdpotential steht.

Widerstände und Variable Widerstände
Symbole
Beschreibung
Widerstand (IEEE)
Widerstand (IEEE)

Dies ist das Symbol für einen festen Widerstand nach IEEE-Standard und sieht aus wie eine Wellenlinie mit spitzen Enden, die an zwei Anschlüsse angeschlossen ist.

Widerstand (IEC)
Widerstand (IEC)

Der IEC-Standard zeigt einen Widerstand als Balken, der an zwei Anschlüsse angeschlossen ist.

Potentiometer (IEEE)
Potentiometer (IEEE)

Ein Potentiometer hat drei Anschlüsse und erzeugt eine einstellbare Spannung in einem elektrischen Schaltkreis.

Potentiometer (IEC)
Potentiometer (IEC)

Das IEC-Symbol zeigt ebenfalls ein Potentiometer als drei-Anschluss-Widerstand mit einstellbarer Spannung.

Abgegriffener Widerstand
Abgegriffener Widerstand

Ein abgegriffener Widerstand nutzt einen oder mehrere Anschlüsse und dient als Spannungsabgriff in einem Schaltkreis.

Dämpfungsglied
Dämpfungsglied

Ein Dämpfungsglied reduziert den Stromfluss, um die Spannung in einem Schaltkreis zu senken.

Memristor
Memristor

Ein Memristor ist ein Halbleiter, der Widerstände, Kondensatoren und Induktoren miteinander verbindet und in der Elektronik häufig als Speicherelement dient.

Variabler Widerstand (IEEE)
Variabler Widerstand (IEEE)

Das Gerät hilft, einen variablen Stromfluss zu erzeugen, indem es einen veränderbaren Widerstand bietet.

Voreinstellung
Voreinstellung

Eine Voreinstellung ist ein Bauteil, das in einem Stromkreis einen variablen Widerstand zur Verfügung stellt.

Magnetowiderstand
Magnetowiderstand

Ein Magnetowiderstand verändert seinen Widerstand, wenn er einem externen Magnetfeld ausgesetzt wird.

Variabler Widerstand (IEC)
Variabler Widerstand (IEC)

Das IEC-Symbol für einen variablen Widerstand ähnelt einem Standard-Widerstandssymbol, jedoch mit einem Pfeil zur Anzeige der veränderbaren Stromstärke.

Trimmwiderstand
Trimmwiderstand

Ein Trimmwiderstand oder Trimpot wird zur Kalibrierung und Feineinstellung in neuen Geräten verwendet.

Thermistor
Thermistor

Ein Thermistor ist ein temperaturabhängiger Widerstand, der als Temperaturmesser fungiert.

Fotowiderstand (LDR)
Fotowiderstand/Lichtabhängiger Widerstand (LDR)

Ein Fotowiderstand erzeugt einen variablen Widerstand, indem er Lichtenergie oder Helligkeit in elektrischen Widerstand umwandelt.

Verwenden Sie alle Arten von Schaltsymbolen zum Erstellen von Schaltplänen!

Mit dem EdrawMax Schaltplan-Designer können Sie mühelos Schaltungen entwerfen. Nutzen Sie verschiedene Symbole und Vorlagen und legen Sie direkt los!

Wechsel zu Mac > Gratis Testen
Wechsel zu Linux > Gratis Testen
Wechsel zu Windows > Gratis Testen

Kondensator
Symbole
Beschreibung
Kondensator
Kondensator

Ein Kondensator in einem Schaltkreis sieht aus wie eine gerade Linie und eine halbkreisförmige Linie, die nebeneinander positioniert sind.

Unpolarisierter Kondensator
Unpolarisierter Kondensator

Ein unpolarisierter Kondensator wird durch parallele Linien mit Strichen an den Seiten dargestellt.

Polarisierter Kondensator
Polarisierter Kondensator

Der polarisierte Kondensator zeigt eine gerade und eine gekrümmte Platte. Die gerade Platte steht für die Anode, die gekrümmte für die Kathode.

Polarisierter Kondensator (Alternative Darstellung)
Polarisierter Kondensator (Alternative Darstellung)

Zwei separate gerade Linien repräsentieren einen polarisierten Kondensator, wobei eine Linie die Kathode und die andere die Anode darstellt.

Variabler Kondensator
Variabler Kondensator

Ein variabler Kondensator ermöglicht die mechanische oder elektronische Anpassung seiner Kapazität.

Durchführungs-Kondensator
Durchführungs-Kondensator

Ein Durchführungs-Kondensator hat eine dielektrische Schicht und hilft dabei, Signale durch eine abgeschirmte Leitung zu übertragen.

Induktivitäten
Symbole
Beschreibung
Induktor
Induktor

Ein Induktor ist ein elektronisches Bauteil, das elektrische Energie in Form von magnetischer Energie speichert.

Induktor mit Eisenkern
Induktor mit Eisenkern

Induktoren mit Eisenkern besitzen eine hohe Induktivität und werden durch eine Spule und einen Kern dargestellt.

Induktor mit Ferritkern
Induktor mit Ferritkern

Ein Ferritkern-Induktor wird durch zwei gepunktete Linien und eine Spule dargestellt und wird häufig in elektronischen Anwendungen verwendet.

Mittelabgriff-Induktor
Mittelabgriff-Induktor

Ein Mittelabgriff-Induktor ist ein Bauteil in einem Schaltkreis, das zur Kopplung von Signalen dient.

Variabler Induktor
Variabler Induktor

Variable Induktoren mit anpassbarer Induktivität sehen aus wie eine Spule mit einem Pfeil, der die variable Eigenschaft anzeigt.

Dioden
Symbole
Beschreibung
Diode
Diode

Dieses Gerät leitet den Stromfluss in eine Richtung.

Zener-Diode
Zener-Diode

Die Zener-Diode ist ein Gerät, das hilft, eine feste Spannung aufrechtzuerhalten.

Schottky-Diode
Schottky-Diode

Es ist ein Halbleiter mit einem geringeren Vorwärtsspannungsabfall.

Varicap-Diode
Varicap-Diode

Varicap-Dioden zeigen einen breiten Bereich von Kapazitäten, abhängig von der Spannung.

Tunnel-Diode
Tunnel-Diode

Es handelt sich um einen Halbleiter, der mit dem Tunneln einen negativen Widerstand erzeugt.

Leuchtdiode
Leuchtdiode

Es handelt sich um einen Halbleiter, der aufleuchtet, wenn Strom hindurchfließt.

Fotodiode
Fotodiode

Die Fotodiode ist eine lichtempfindliche Diode.

Shockley-Diode
Shockley-Diode

Dieser vierlagige Halbleiter hat eine PNPN-Struktur.

Thyristor
Thyristor

Es handelt sich um einen Festkörper-Halbleiter, der als bistabiler Schalter fungiert.

Konstantstromdiode
Konstantstromdiode

Eine Konstantstromdiode ist in ihrer Natur strombegrenzend oder stromregulierend.

Laserdiode
Laserdiode

Die Laserdiode ist ein Halbleiter, der elektrische Energie in Licht umwandelt.

Transistor
Symbole
Beschreibung
NPN-Bipolartransistor
NPN-Bipolartransistor

Ein NPN-Bipolartransistor leitet Elektronen vom Emitterpunkt zum Kollektorpunkt.

PNP-Bipolartransistor
PNP-Bipolartransistor

Dieser Transistor steuert den Elektronenfluss vom Emitter zum Kollektor.

Darlington-Transistor
Darlington-Transistor

Es handelt sich um ein Gerät mit einer Verbundstruktur aus zwei Bipolartransistoren.

JFET-N-Transistor
JFET-N-Transistor

Die JFET-N-Transistoren verwenden Elektronen als Ladungsträger in einem Schaltkreis.

JFET-P-Transistor
JFET-P-Transistor

Die Grundstruktur besteht aus P-Typ mit zwei kleinen Bereichen des N-Typs.

Bipolartransistor
NMOS-Transistor

Die NMOS-Transistoren funktionieren, indem sie eine Inversionsschicht vom N-Typ im P-Typ-Körper des Transistors erzeugen.

Bipolartransistor
PMOS-Transistor

Die PMOS-Transistoren funktionieren, indem sie eine Inversionsschicht vom P-Typ im N-Typ-Körper des Transistors erzeugen.

Bipolartransistor
Bipolartransistor

Bipolartransistor ist ein Transistor, bei dem im Unterschied zum Unipolartransistor beide Ladungsträgertypen – negativ geladene Elektronen und positiv geladene Defektelektronen – zum Stromtransport durch den Bipolartransistor beitragen.

Logikgatter
Symbole
Beschreibung
Nicht-Gatter
Nicht-Gatter

Ein Nicht-Gatter kann nur einen Eingang verwenden, und die Ausgabe ist das Gegenteil des Eingangs.

Und-Gatter
Und-Gatter

Das UND-Gatter kann mit zwei oder mehr Eingängen arbeiten, und die Ausgaben sind nur dann korrekt, wenn alle Eingänge wahr sind.

NAND-Gatter
NAND-Gatter

Es kann zwei oder mehr Eingänge verwenden und liefert nur dann korrekte Ausgaben, wenn nicht alle Eingänge gültig sind.

ODER-Gatter
ODER-Gatter

Das ODER-Gatter hat ebenfalls zwei oder mehr Eingänge. Um eine gültige Ausgabe zu erhalten, muss mindestens einer der Eingänge wahr sein.

NOR-Gatter
NOR-Gatter

Es handelt sich um ein Logikgatter mit zwei oder mehr Eingängen, wobei keiner der Eingänge wahr sein darf, um eine korrekte Ausgabe zu erhalten.

XOR-Gatter
XOR-Gatter

Es verwendet zwei oder mehr Eingänge, und wenn sie unterschiedlich sind, kann es gültige Ausgaben erzeugen.

D-Flip-Flop
D-Flip-Flop

Ein D-Flip-Flop-Logikgatter nimmt zwei Eingänge und zwei Ausgänge auf. Die beiden Eingänge sind Takt- und Dateneingang.

Multiplexer
Multiplexer

Es handelt sich um ein Logikgatter, das mehrere Eingänge in einen standardmäßigen einzelnen Ausgang kanalisieren kann.

Demultiplexer
Demultiplexer (1 zu 4)

Er nimmt einen Eingang, um mehrere digitale Ausgänge zu erzeugen.

Tri-State-Puffer
Tri-State-Puffer

Es handelt sich um einen Logik-Inverter, der entweder eine tatsächliche oder eine invertierte Ausgabe erzeugen kann.

Verstärker
Symbole
Beschreibung
BASIC AMPLIFIER
Basisverstärker

Ein primäres Verstärkersymbol ist ein Dreieckssymbol mit einem Eingang und einem Ausgang.

OPERATIONAL AMPLIFIER
Betriebsverstärker

Ein Betriebsverstärker verstärkt schwache elektrische Signale und hat zwei Eingangs-Pins, um einen einzelnen Ausgangs-Pin zu erzeugen.

Verwenden Sie alle Arten von Schaltsymbolen zum Erstellen von Schaltplänen!

Mit dem EdrawMax Schaltplan-Designer können Sie mühelos Schaltungen entwerfen. Nutzen Sie verschiedene Symbole und Vorlagen und legen Sie direkt los!

Wechsel zu Mac > Gratis Testen
Wechsel zu Linux > Gratis Testen
Wechsel zu Windows > Gratis Testen

Antenne
Symbole
Beschreibung
Antenne
Antenne

Dies ist ein allgemeines Symbol für eine Antenne, die oben drei offene Enden hat.

DIPOLE ANTENNA
Dipolantenne

Sie verwendet zwei Leiter gleicher Länge und sieht daher aus wie zwei parallele Linien.

LOOP ANTENNA
Schleifenantenne

Sie hat eine Schleife und funktioniert mit einer regelmäßigen Quelle.

Transformatoren
Symbole
Beschreibung
Transformator
Transformatoren

Um die AC-Spannung zu erhöhen oder zu verringern, verwenden Elektriker Transformatoren. Zwei Spulen sind daran angeschlossen.

Eisenkern
Eisenkern

Es handelt sich um einen Transformator, der einen einzelnen Eisenkern hat, um den zwei Spulen gewickelt sind.

CENTER TAPPED
Center Tapped

Diese werden in Induktivitäten für die Kopplung von Signalen verwendet.

Verschiedenes
Symbole
Beschreibung
Motor
Motor

Es ist ein Gerät, das elektrische Energie in kinetische Energie umwandelt.

Transformatoren
Transformatoren

Transformatoren sehen aus wie Spulen, die ein Kernmaterial verwenden.

ELEKTRISCHE GLÖCKE
Elektrische Glocke

Es ist auch ein Gerät, das elektrische Energie in Schall umwandelt.

Summen
Summen

Es ist ein Gerät, das elektrische Energie in Schallenergie umwandelt.

Sicherung
Sicherung

Es ist ein Sicherheitsgerät, das schmilzt, wenn ein übermäßiger Stromfluss auftritt.

Sicherung
Sicherung

Eine Sicherung in einem Schaltkreis verhindert den Kurzschluss, indem sie den Stromfluss unterbricht.

Bus
BUS

Der Bus in einem Schaltkreis kennzeichnet den Stromfluss.

Bus
BUS

Der Bus in einem Schaltkreis dient zur Daten- oder Signalübertragung.

Bus
BUS

Das Symbol des Busses kann wie eine beidseitige Linie mit einem hohlen Raum darin aussehen.

Octokoppler
Octokoppler

Dieses Gerät verwendet Licht, um Signale zwischen zwei separaten Schaltkreisen zu übertragen.

Lautsprecher
Lautsprecher

Ein Lautsprecher ist ein Gerät, das elektrische Energie in Schall umwandelt.

Mikrofon
Mikrofon

Es ist ein Gerät, das Schallenergie in elektrische Energie umwandelt.

Bus
Operationsverstärker

Er verstärkt schwache Signale.

SCHMITT TRIGGER
Schmitt-Trigger

Er ist in einem Schaltkreis vorhanden, um einen analogen Eingang in einen digitalen Ausgang umzuwandeln.

Analog-zu-Digital
Analog-zu-Digital

Es ändert einen analogen Eingang in einen digitalen.

Digital-zu-Analog
Digital-zu-Analog

Es ist das Gegenteil von analog zu digital, es ändert digitale Werte in analoge.

Schwingquarz
Schwingquarz

Er nutzt mechanische Resonanz, um ein elektrisches Signal zu erzeugen.

Schwingquarz
Schwingquarz

Er verwendet Frequenz zur Erzeugung von Schwingungen.

Gleichstrom
Gleichstrom

Dies ist ein Symbol, das den einseitigen Stromfluss kennzeichnet.

Glühbirne
Glühbirne

Glühbirnen leuchten, wenn Strom durch sie fließt.

Thermoelement
Thermoelement

Es ist ein Sensor zur Bestimmung der Temperaturänderung.

Äquipotentialität - schaltplan symbole
Äquipotentialität

Äquipotentialität ist ein Symbol, um Teile zu identifizieren, die die gleiche Spannung (d.h. gleiche elektrische Potential, Potentialausgleich) haben. Da alle Äquipotentialfläche die gleiche Spannung haben, würden Sie keinen elektrischen Schock bekommen, wenn man zwei solche Oberflächen berührt (es sei denn natürlich, Sie auch andere Teile berühren, die ein anderes Potenzial aus den ersten beiden Teilen haben).

Masse - schaltplan symbole
Masse

Chassis in der Schaltung verbinden.

Dämpfungsglied - schaltplan symbole
Dämpfungsglied

Eine Box mit Eingabe- und Steuerungslogik auf der einen Seite, und Ausgang auf der anderen Seite.

Akkumulator - schaltplan symbole
Akkumulator

Akkumulatoren erhöhen oder lassen den Druck im System.

Rahmenantenne - schaltplan symbole
Rahmenantenne

Eine Rahmenantenne ist eine Funkantenne, bestehend aus Drahtschlaufen, Rohre, oder anderen elektrischen Leiter, deren Enden mit einer ausgewogenen Übertragungsleitung verbunden.

Piezoelektrischer Kristall - schaltplan symbole
Piezoelektrischer Kristall

Ein Quarzoszillator verwendet die mechanische Resonanz von einem schwingenden Kristall eines piezoelektrischen Materials, um ein elektrisches Signal mit einer sehr genauen Frequenz zu erstellen.

Leistungsschalter - schaltplan symbole
Leistungsschalter

Ein Leistungsschalter ist ein automatisch betriebener elektrischer Schalter, und wird verwendet, um ein elektrischer Stromkreis vor Schäden der Überlast oder Kurzschluss zu schützen.

Ideale Spannungsquelle - schaltplan symbole
Ideale Spannungsquelle

Eine ideale Spannungsquelle ist ein Gerät mit zwei Anschlüssen, das einen festen Spannungsabfall an seinen Anschlüssen aufrechterhält. Es wird häufig im vereinfachten Analyseprozess einer realen Schaltung verwendet.

Generische Komponente - schaltplan symbole
Generische Komponente

Ein allgemeines Symbol für verschiedene Schaltungskomponenten ohne spezifische Funktion.

Transducer - schaltplan symbole
Transducer

Ein Transducer ist ein Gerät, das Energie von einer Form in eine andere umwandelt. Normalerweise wandelt ein Wandler ein Signal in einer Leistungsart in ein Signal in einer anderen um.

Spule - schaltplan symbole
Spule

Eine Drahtspule, die ein Magnetfeld erzeugt, wenn Strom durch sie fließt. Vielleicht gibt es ein Eisenkern in der Spule. Es kann als ein Wandler verwendet werden, die elektrische Energie in mechanischen Energie durch Ziehen am etwas umzuwandeln. Es ist eine passive 2-Terminal elektrische Komponente zur Speicherung von Energie in einem Magnetfeld.

Zündkapsel - schaltplan symbole
Zündkapsel

Zündkapsel wird oft auf der Bühne und Film verwendet, um verschiedene Spezialeffekte auszulösen.

Überspannungsschutz - schaltplan symbole
Überspannungsschutz

Überspannungsschutze schützen Ihre Elektronik vor Überspannungen in Ihrer elektrischen Anlage.

Instrument - schaltplan symbole
Instrument

Ein Voltmeter ist ein Instrument, das zur Messung der elektrischen Potentialdifferenz zwischen zwei Punkten in einem elektrischen Schaltkreis verwendet wird. Der Leistungsmesser ist ein Instrument, das zur Messung der elektrischen Leistung in Watt jeder gegebenen Schaltung verwendet wird.

Verzögerungselement - schaltplan symbole
Verzögerungselement

Verzögerungselement bietet eine spezifizierte Verzögerung zwischen Betätigung der Betätigungsgeräten mit Treibmittel.

Dauermagnet - schaltplan symbole
Dauermagnet

Ein Dauermagnet ist ein Material oder Objekt, das ein Magnetfeld erzeugt.

Wecker - schaltplan symbole
Wecker

Die elektrische Klingel befindet sich in einer normalen Haus-Türklingel und macht es ein Klingeln Klang.

Summer - schaltplan symbole
Summer

Ein elektrischer Summer ist ähnlich wie die Glocke, aber satt eines einzelnen Tons oder Glockenklang macht esein konstanter Lärm.

Lampe - schaltplan symbole
Lampe

Ein Wandler, der elektrischen Energie in Licht umwandelt, wird für eine Lampe zum Beispiel ein Autoscheinwerfer oder Glühbirne der Taschenlampe verwendet.

Lautsprecher - schaltplan symbole
Lautsprecher

Ein Lautsprecher kann Digitaleingang akzeptieren und wanden es in Analogon-Schallwellen um. Eines der wichtigsten Teile einer Vielzahl elektrischer Geräte wie Fernseher und Telefon.

Oszillator - schaltplan symbole
Oszillator

Es produziert sich eines wiederholende elektronische Signal, oft eine Sinuswelle oder eine Rechteckwelle.

AC-Wechsestromquelle - schaltplan symbole
AC-Wechsestromquelle

Wechselstrom, ständig Richtungswechsel.

DC-Gleichstormquelle - schaltplan symbole
DC-Gleichstormquelle

Gleichströme, immer in eine Richtung fließen.

Teil 3: Verwendung von Schaltplan Symbolen - EdrawMax [Schaltplan kostenlos erstellen]

Verdrahtungs- und Schaltplan-Ersteller - EdrawMax

Die Schaltplan Symbole erleichtern Ingenieuren das Erstellen eines Schaltplans. Obwohl verschiedene Geräte die Darstellung komplex machen, bietet das Tool EdrawMax Schaltplan-Ersteller eine benutzerfreundliche Lösung. Es enthält eine umfassende Symbolbibliothek, die vorgefertigte Schablonen für Anfänger bereithält. Nach Fertigstellung können Dateien in diversen Formaten exportiert und einfach geteilt werden.

Schritt 1: Starte EdrawMax und wähle die Kategorie Elektroingenieurwesen aus. Klicke auf das Symbol Grundlegende Elektrotechnik, um die Bibliothek mit allen Schaltplan Symbolen zu öffnen.

Engineering Category

Schritt 2.1: In der EdrawMax-Arbeitsfläche kannst du die gewünschten Symbole direkt auf die Leinwand ziehen und durch Ziehen der Griffe vergrößern oder verkleinern. Ein Doppelpfeil zeigt die Richtung, in die du das Symbol verschieben kannst.

circuit diagram

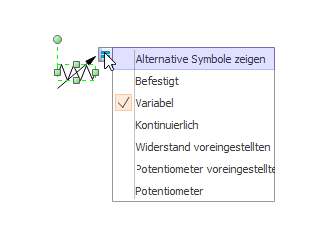

Schritt 2.2: Du kannst auch die Form der Symbole über das schwebende Menü ändern, das erscheint, wenn du auf das Symbol klickst oder den Mauszeiger darüber bewegst. Zum Beispiel kann das Widerstandssymbol in 11 verschiedenen Varianten angepasst werden.

Variable Resistor

Schritt 3: Wenn der Schaltplan abgeschlossen ist, kannst du ihn mit nur einem Klick in Formate wie JPG, PNG, SVG, PDF, Microsoft Word, Excel, PowerPoint, Visio und HTML exportieren. So kannst du deine Arbeit auch mit Personen teilen, die EdrawMax nicht verwenden.

save and export file in EdrawMax

Video eines Schaltplans

Es ist einfach, ein Schaltplan-Diagramm zu erstellen, wenn du weißt, wo du Tausende von Schaltplan Symbolen findest. Du kannst das folgende Video ansehen und lernen, wie man ein elektrisches Schaltplan-Diagramm erstellt. Alternativ kannst du Schritt-für-Schritt-Anleitungen in Text- und Bildform befolgen.

Beispiel eines Schaltplans

Hier siehst du ein Beispiel für einen 100-Watt-Verstärker. Das Signal durchläuft mehrere Kondensatoren und Verstärker und wird währenddessen verstärkt. Der Lautsprecher am Ende des Schaltkreises fungiert als Ausgabegerät.

Schaltplan-Beispiel für einen 100-Watt-Verstärker

Teil 4: Weitere Schaltplan Symbole

Glühbirne SymbolSchaltkreissymbole

Logikgatter SymbolLogikgatter Symbole

Schalter SymbolSchalter Symbole

Halbleiter SymbolHalbleiter Symbole

Übertragungspfad SymbolÜbertragungspfad Symbole

QualifizierungssymbolQualifizierende Symbole

Integrierte Schaltungskomponenten SymbolSchaltungskomponenten Symbole

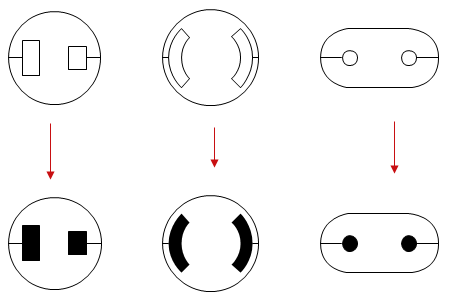

Klemmen und Steckverbinder SymbolKlemmen und Steckverbinder Symbole

EdrawMax: Die intelligente Wahl für die Erstellung von Diagrammen

  • Automatisierte Diagramme mit KI-Unterstützung
  • Über 210 Arten von Diagrammen mühelos erstellen
  • Verschiedene Vorlagen & Symbole um Ihre Bedürfnisse
  • Drag & Drop-Schnittstelle und einfach zu bedienen
  • Jedes Detail mit intelligenten und dynamischen Toolkits anpassen
  • Kompatibel mit einer Vielzahl von Dateiformaten, wie MS-Office, Visio, PDF, usw
  • Diagramme exportieren, drucken und teilen
