BPMN - Geschäftsprozessmodell und -notation

Edraw Max bietet viele Werkzeuge, sie sind einfach zu benutzen, um professionell aussehende BPMN-Diagramme zu erstellen. Die professionelle Diagramme werden das Verständnis von einander bei Kooperationen und die Geschäftsbeziehungen zwischen den Organisationen leichter machen. Dadurch wird sichergestellt, dass die Unternehmen sich besser verstehen werden soga eine Zusammenarbeit ermöglichen, die Organisationen an neu Trend der B2B-Geschäft schnell anzupassen. Es kann auch in Form von PDF, PowerPoint, Word und Grafiken exportieren.

Alle BPMN Diagramm Beispiele ansehen
BPMN Diagramm Vorlagen kostenlos exportieren

Windows 7, 8, 10, XP, Vista und Citrix
32 und 64 bit Windows
Mac OS X 10.2 oder höher
Kompatibel mit Linux-Distributionen wie Ubuntu, Fedora, Debian, usw.

Hier ist eine Vorlage für BPMN Diagramm, mit der können Sie BPMN-Diagramm zur Erstellung und Darstellung Ihrer Geschäftsprozesse in Minuten nutzen. Diese BPMN Diagramm Beispiele sind kostenlos zu downloaden.
Die folgende Prozessmodellierung nutzt das Konzept der "Schwimmbahnen" als einen Mechanismus, um Aktivitäten in verschiedene visuelle Kategorien zur Veranschaulichung verschiedenen funktionellen Fähigkeiten oder Aufgaben zu organisieren.

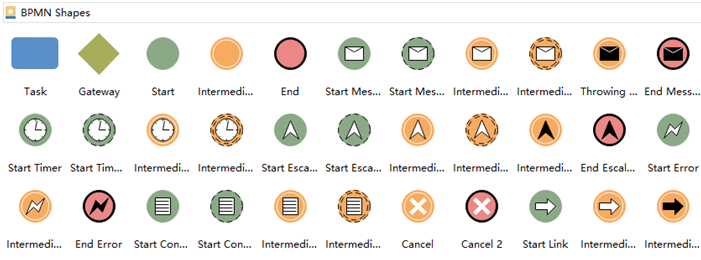

Vorgezeichnete BPMN-Symbole repräsentieren Start Message, Throwing Message, Start Timer, usw. Diese Symbole helfen Ihnen genaue Diagramme und Dokumentation zu erstellen. Um einen Überblick über Standard BPMN 2.0 Symbole zu sehen, besuchen Sie Zeichenerklärung für BPMN 2.0 Elemente.

Die folgenden BPMN-Symbole sind einige, die Man häufig verwenden will.
Ein Event (Ereignis) wird durch einen Kreis dargestellt und ist etwas, das sich in einem Geschäftsprozess ereignen kann, zum Beispiel das Eintreffen einer Nachricht, das Erreichen eines bestimmten Datums oder das Auftreten einer Ausnahmesituation. Ereignis wird in drei Klassen eingeteilt:

1. nach ihrer Position im Geschäftsprozess in Start-, Zwischen- und End-Ereignis.
2. nach ihrer Wirkung im Geschäftsprozess in eingetreten- und angeheftet- und ausgelöst-Ereigniss.
3. nach ihrer Art in Timer-, Nachrichten-, Signal-Ereignis, usw.

Ein Gateway (Verzeigung) stellt einen Entscheidungspunkt dar (Split/Fork), oder einen Punkt, an dem verschiedene Kontrollflüsse zusammenlaufen (Join/Merge). Es wird als auf der Spitze stehendes Quadrat gezeichnet. Je nach Symbol im Inneren des Quadrats steht es für einen AND-, einen OR- oder einen XOR-Gateway. Darüber hinaus werden weitere Symbole innerhalb des Quadrats für ereignisbasierte und komplexe Gateways verwendet.

Eine Activity (Aktivität) beschreibt eine Aufgabe, die in einem Geschäftsprozess zu erledigen ist. Sie wird als Rechteck mit abgerundeten Ecken dargestellt. Eine elementare Activity heißt Task, komplexere Activities werden als Subprocess bezeichnet. Sie unterscheiden sich in der Notation durch ein +-Symbol. Subprocesses können in kollabiertem oder expandiertem Zustand dargestellt werden.

Die Flow-Objekte sind in einem Diagramm miteinander verbunden, um die grundlegenden Skelettstrukturen eines Geschäftsprozesses zu erstellen. Sequence Flows verbinden Activities, Gateways und Events. Sie stellen dar, in welcher Reihenfolge Activities ausgeführt werden. Ein Conditional Flow wird nur dann durchlaufen, wenn eine bestimmte Bedingung wahr ist, ein Default Flow nur, wenn kein anderer Sequence Flow durchlaufen werden kann.

Ein Prozessablaufdiagramm veranschaulicht einen Ablauf, indem es eine Abfolge von Entscheidungen und Anweisungen definiert. Üblicherweise entspricht dabei ein Symbol im Diagramm einem Zustand oder einem Zustandswechsel, und ein konkreter Ablauf entspricht einem Pfad durch das Diagramm. Üblicherweise enthält ein Ablaufdiagramm optionale Pfade und somit fallspezifische Anweisungen.
