机架图软件

使用亿图,您可以快速使用网络装备符号绘制一个机架系统。

机架

机架图是对机架系统的图形展示,经常被用作服务器的架构设计。机架图是一个金属边框安放不同的硬件装置,比如说服务器、路由器、 磁盘阵列、UPS、硬盘驱动、调整解调器和其他电子设备。

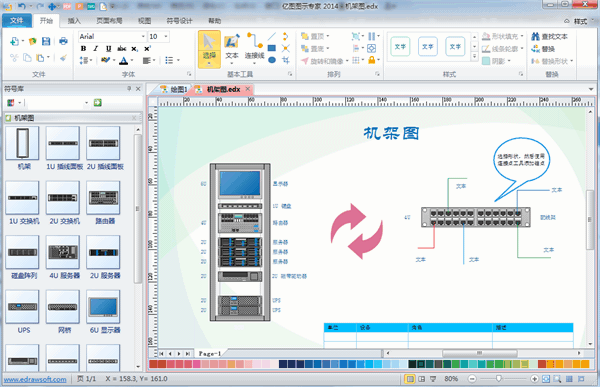

机架图软件

机架图软件

免费下载网络图工具和查看所有示例

免费下载71 MB

机架设备符号

机架图模板包含一系列的装置、路由器、ups、机架、磁盘阵列、磁带驱动器、开关、和很多绘制机架图的设备符号。

机架设备符号

上面的图形显示机架图符号的一部分,这些符号尺寸协调,并且他们的连接点可以帮助他们很轻松地调节大小并吸附在某个位置。当设备吸附到框架上时,可以作为整体来移动。

您可以用机架图储存数据,比如说序列号、IP地址、装置角色、设备信息和地址等。在您为形状添加了数据之后,可以生成详细的报告。

如何创建机架图

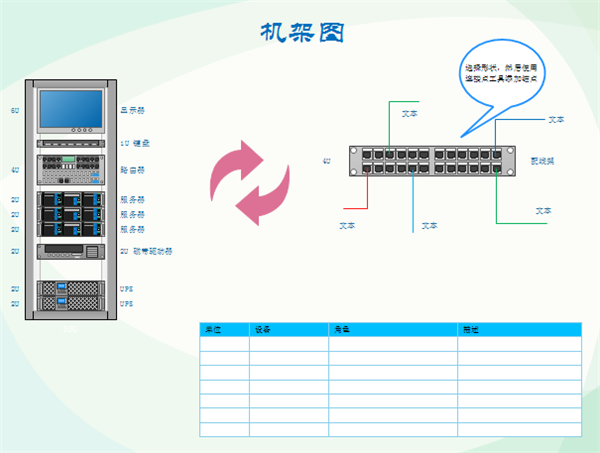

机架图示例
