管路及仪表布置图符号及用途
了解为何亿图是专业的管路及仪表布置图软件: 马上免费试用。

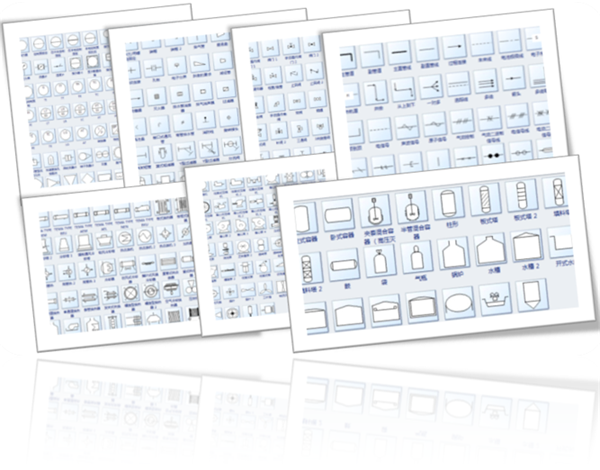

管路及仪表布置图（P&ID）比一般的流程图更加复杂。亿图包含了超过2000个矢量 P&ID 符号。这些符号可以直观地展示机械设备，管道，管道组件，阀门和仪器等等。在此你将获得丰富的预定义 P&ID 符号库。
管路及仪表布置图符号—设备
泵和水槽的形状多种多样。在亿图中你可以使用抽象的符号也可以使用仿真形状。
泵是采用吸或压力提升或移动液体，压缩气体，或迫使空气进入充气物体如轮胎的机械装置。泵的符号和压缩机很相似。
离心泵是使用旋转叶轮添加动力和压力到流体的转子动力泵。
齿轮泵提供连续的无脉冲流，非常适用于化工装置。
排水泵广泛应用于从水池或其他地方排除积水。
真空泵采用多种方法提高蒸汽加热系统的效率。需考虑的重要一点是快速有效地移除。
螺旋泵就是仍用于灌溉和农业领域的阿基米德螺旋泵。
水槽用于储存不同类型，在各种工艺条件下的工艺流体。
洋葱形水槽指一种顶部敞开可折叠的容器，用于污染物回收时的可移动存储解决方案。
压缩机是一种将某种物质压缩成较小体积的机械装置。用于压缩物质的泵通常连接到机械或电气驱动。
轴流式压缩机广泛应用于燃气涡轮机中，如喷气式发动机，高速轮船发动机和小规模电站。
往复式压缩机通常用于高压缩比，没有高流速且处理液较干燥的情况下。
旋转式压缩机是使用旋转式正位移输送机理的一种气体压缩机。
混合器是把一些材料放在一起或结合在一起形成一种物质或混合物质的装置。
混合容器是混合几种元素在一起的器皿。
热交换器是用于传输两个工艺流之间的热能量的装置。热交换器通过传导性和对流性的热传递传输热能。
冷却塔通过蒸发的原理将热能传送到外部。
冷却器是通过水的蒸发将空气冷却或保持空气冷却的装置、容器或空间。
涡轮驱动机是石化厂用来驱动泵和风机的装置。
熔炉这种设备通过装置内的火加热连续的空气流，避免新鲜的空气与燃烧产物混杂。
锅炉是加热水或其它液体的密闭容器。
燃油燃烧器专门燃烧废油。
自动加煤机给中心加热系统提供热水。
板塔被广泛应用于许多工艺和工业应用。
填料塔是用于进行分离工艺的一种填充床。
升降机是由行走机构， 液压机构，电动控制机构，支撑机构组成的一种升降机设备。
混合反应器广泛应用于化学工业中加速混合过程。
管路及仪表布置图符号—阀门
闸式阀是用于控制液体和气体流动的装置。
止回阀也被称为单向阀，其作用是防止管路中的介质倒流。
截止阀是用于控制或者截止管道中液体或者气体流动的机械装置。
球阀是具有球形圆盘的阀，通过球形圆盘控制流动过此的物质。
蝶阀安装于两个凸缘之间，每个凸缘使用一个单独的螺栓。
角阀就是角式截止阀, 角阀的出口与进口成90度直角。
管路及仪表布置图符号—管道
管路及仪表布置图用管道线表示介质在设备之间如何传输。这些符号在图中表示设备怎样相互连接，以及需要用什么介质（如电，气动的，信息等）。
主管道用于连接在任何位置的设备。
主要直线管道用于连接在同一垂直线的设备。
工艺连接线帮助创建设备之间的联系。双击连接线后可以输入描述。
管路及仪表布置图符号—仪表
管路及仪表布置图采用符号和圆圈代表各种仪器以及它们在工艺流程中的相互联系。
通过点击符号自带的浮动快捷按钮，可以轻松改变符号的样式，如下图所示。
通过海量的预定义例子和符号（亿图目前有8500多并在持续增加），绘制管路及仪表布置图变得比以往简单得多。
更多管路及仪表布置图符号—仿真形状
亿图管路及仪表布置图制作软件包含了大量逼真的形状，用这些形状绘制的图形更加栩栩如生。
